Co wyróżnia sterownik podświetlenia schodów?

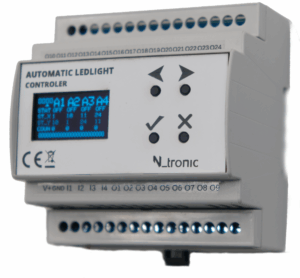

Sterownik podświetlenia schodów AutoSteps można zastosować do sterowania oświetleniem korytarzy, ciągów komunikacyjnych, ścieżek do posesji czy podjazdów garażowych. Duża ilością wyjść i wejść niewątpliwie czyni go uniwersalnym urządzeniem stosowanym do sterowania oświetleniem schodków. Co więcej został zaprojektowany w obudowie na szynie DIN i może być zamontowany razem w skrzynce bezpieczników.

Ze względu na szeroki zakres zasilania, sterownik schodowy można zasilać z tego samego zasilacza zasilającego diody LED i czujki ruch. Dzięki temu możemy mieć jeden zasilacz w całym systemie oświetlenia schodów, oszczędzając miejsce w skrzynce elektrycznej. Niewątpliwie estetyczny ekran typu OLED wraz z czterema przyciskami, umieszczonymi na froncie urządzenia, czyni je atrakcyjnym wizualnie, co więcej umożliwia łatwa i  szybką parametryzacje animacji, kontrolowanie pracy i symulowanie działania czujek ruchu. Ponadto w sterowniku schodowym umieszczono zegar RTC, dzięki temu światła LED mogą zapalać się tylko nocą. Ponadto funkcjonalność ograniczenia maksymalnego poziomu jasność bezsprzecznie stanowi dodatkowy atut sterownika podświetlenia schodów.

Funkcje wyróżniające sterownik schodowy

• Podgląd stanu pracy na ekranie OLED.
• Symulowanie pracy wejść w menu podglądu.
• Praca tylko w wyznaczonych porach dnia.
• Możemy określić maksymalny poziom jasności LEDów.
• W godzinach pracy możemy ustawić wybrane stopnie do podświetlenia stałego z określoną jasnością. Przykładowo nocą możemy zapalić np. skrajne schody.
• Różne kombinacje i funkcje rozświetlania oraz gaszenia LEDów.

Główne parametry sterownika podświetlenia schodów:

• Napięcie zasilania: 5 – 29 VDC,
• ilość wyjść LED: 18, każde do 4A,
• ilość wejść czujek ruchu: 4 → Możliwość niezależnej obsługi półpiętra,
• ilość animacji: 4,
• regulacja czasu rozświetlania stopni,
• regulacja czasu zwłoki do gaszenia,
• regulacja czasu gaszenia,

Sterownik podświetlenia schodów → zasada pracy

Sterownik schodowy AutoSteps realizuje samoczynne sterowanie mocą świetlną punktów świetlnych umieszczonych na klatce schodowej.

Co więcej, urządzenie jest intuicyjne w obsłudze oraz stosunkowo proste w konfiguracji. W związku z tym każda osoba po kilku chwilach spędzonych z interfejsem powinna być w stanie skonfigurować sterownik podświetlenia schodów bez większych problemów. Ponadto wszystkie funkcje i mechanizmy pracy zostały szczegółowo opisane w instrukcji obsługi:

Dokumentacja sterownika schodowego

Instrukcja obsługi

Karta katalogowa

Maksymalny poziom jasności

W godzinach wieczornych w czasie świecenia schodów może się okazać, że źródła światła świecą zbyt mocno, dlatego w sterowniku podświetlenia schodów od Ntronic, można  ustawić maksymalny poziomu świecenia LED-ów. Jeśli stwierdzimy, że punkty LED świecą zbyt jasno, możemy ustawić wartość maksymalnej jasności w zakresie 10 do 100 %.

Aktywne godziny pracy sterownika schodowego

Ze względu na obecność wbudowanego zegara RTC, sterownik podświetlenia klatki schodowej, może sterować jasnością schodków w wyznaczonych porach. Przykładowo, jeśli chcemy, by światło zapalało się tylko w nocy, bądź godzinach nocnych, wystarczy ustawić ustawieniach godzinę początku i końca świecenia.

Wyjścia LED

Sterownik schodowy AutoSteps posiada 18 wyjść do świateł LED. Podczas pracy podają one potencjał ujemny zasilania w postaci impulsów PWM (Pulse Width Modulation). Jest to metoda regulacji szerokości impulsów polegająca na cyklicznym załączaniu i wyłączaniu wyjścia, z dużą częstotliwością, gdzie stosunek czasu włączenia ON do czasu wyłączania OFF tranzystora jest proporcjonalny do pożądanego poziomu jasności. Co istotne, w sterowniku świateł klatki schodowej, przełączanie wyjść odbywa się z częstotliwością 400 Hz, co nie jest zauważalne zarówno dla ludzkiego oka, jak i w kamerach, czy aparatach cyfrowych nagrywających nasze schody.

Tak więc, do wyjść w sterowniku schodowym możemy podłączyć odbiorniki tolerujące pracę w trybie PWM, najczęściej spotykane źródła tego typu to żarówki i paski LED. Podczas gdy źródła światła posiadające wbudowane przetwornice napięcia lub stabilizatory nie mogą być zastosowane. Przykładem odbiorników, które nie będą współpracować to większość diodowych zamienników żarówek halogenowych.

Każde z wyjść możemy obciążyć prądem do 4 A.

Czujki ruchu

Sterownik podświetlenia schodów posiada 4 wejścia cyfrowe izolowane galwanicznie i co istotne wejścia te pracują niezależnie od siebie i podają sygnał do urządzenia, jeśli na ich zacisku pojawi się sygnał masy. Sterownik schodowy współpracował będzie ze wszystkimi czujkami typu otwarty kolektor.

W komplecie ze sterownikiem można zakupić laserowe czujki ruchu StepSensor oparte na laserowym detektorze odelgłosci SHARP

Czujnik ruchu StepSensor ↗

Czujnik ruchu StepSensor01 ↗

Czujnik ruchu StepSensor02 ↗

Zaleta laserowych czujników względem czujek PIR to:

• Dzięki wąskiemu kątowi detekcji wykrywanie ruchu następuje, tylko gdy wejdziemy na schody. Przejście obok nie aktywuje świateł!
• Jeśli zatrzymamy się obok czujnika na schodach, światła nie zgasną, a czujnik będzie cały czas wysyłał sygnał wykrycia ruchu. Czujki PIR natomiast reagują tylko na poruszające się obiekty.
• Ze względu na szeroki zakres napięcia zasilania 5 – 29 V, można zasilać je z tego samego zasilacza co sterownik podświetlenia schodów.

Czujki przekaźnikowe typu NO również będą współpracować.

Przykłady obsługiwanych czujek ruchu:

• Czujka mini PIR z adapterem,
• czujka optyczna z adapterem,
• klasyczny przycisk dzwonkowy, powracający do pierwotnego stanu po puszczeniu,
• każdy inny czujnik podający sygnał masy,

Żeby system sterowania światłem na klatce schodowej należy zapewnić doprowadzenie przewodów 2 – żyłowych do każdego punktu świetlnego oraz przewody 3 – żyłowe do każdego z czujników ruchu.

Animacje

W sterowniku podświetlenia schodów AutoSteps możemy ustawić różne typy sterownia animacjami. Do każdego z wejść możemy przypisać inny typ animacje, możemy też pod każde wejście przypisać kilka animacji.

Sterownik obsługuje animacjE typu: FALA, KASKADA I WINDA. Na filmiku powyżej możemy zobaczyć, jak każda z animacji prezentuje się na klatce schodowej.

Parametry animacji ustawiamy na ekranie OLED za pomocą przycisków na froncie urządzenia. Przebieg animacji wygląda następująco:

1. OFF – Stan wyłączenia animacji. Animacja oczekuje na sygnał załączenia. Jeśłi pojawi się sygnału na wejściu przypisanemu do ustawienia TRIG powoduje przejście do trybu ON.
2. ON – Praca animacji. Kolejne zapalanie schodków. Po zapaleniu ostatniego schodka następuje przejście do etapu oczekiwania.
3. WAIT – Oczekiwanie. Po czasie T2 i jeśli animacja z ustawienia LOCK nie jest aktywna, następuje przejście do etapu END.
4. END – Wygaszenie wszystkich schodków z animacji w czasie T1.

Animacje w sterowniku podświetlania schodów od Ntronic działają niezależnie od siebie.

Każdą animację definiują parametry:

• ST_X: Pierwszy schodek, od którego następuje sterowanie. Jeśli ta wartość wynosi 11, to gdy dana animacja się załączy, nastąpi rozświetlenie schodka pod wyjściem O11, następnie kolejnego, aż do schodka ST_Y.
• ST_Y: Schodek końcowy animacji. Na nim zakończy się etap rozjaśniania.
• TRIG: Numer wejścia czujki ruchu, które ma wyzwalać daną animację. Wykrycie stanu masy zasilania na tym wejściu spowoduje włączenie animacji, jeśli jest wyłączona.
• T1: Czas rozświetlenia pojedynczego schodka.
• T2: Czas ciągłego świecenia po rozświetleniu wszystkich schodków.
• T3: Czas wygaszania po etapie T2.
• AN: Rodzaj animacji pojedynczego schodka.
  • PWM — płynne rozświetlanie schodów jeden po drugim.
  • STE – skokowe zapalanie schodków jeden po drugin.
  • CAS – efekt spadających schodków.
  • LIFT – efekt windy.
• LOCK: Numer innej animacji blokującej wyłączenie animacji. Jeśli jest aktywna animacja wpisana w ustawienie LOCK, to konfigurowana animacja nie może przejść do etapu wyłączania.
• EXIT — Sposób wygaszania LED-ów.
  • ALL – wyłączanie wszystkich schodków z animacji naraz.
  • STX – wygaszanie schodków jeden po drugim. Zaczynając od schodka z ustawienia ST_X.
  • STY – wygaszanie schodków jeden po drugim. Zaczynając od schodka z ustawienia ST_Y

Na ekranie OLED możemy podglądać stan każdej animacji oraz wejść i wyjść. Dzięki temu możliwe jest symulowanie zadziałania wejść czujek ruchu oraz możemy zobaczyć, w jaki sposób rozświetlają się, świtała schodów, bez „biegania po nich”. Zarówno wykrycie ruchu, jak i świecenie LED — ów jest prezentowane na ekranie urządzenia.

Światła poręczy

Do każdej animacji możemy przypisać odpowiednie wyjścia, które świecą w czasie działania animacji.

Sterownik podświetlenia schodów → sterownie światłami na klatce schodowej

Jeśli przykładowo mamy 10 schodków podpiętych do wyjść O1 – O10 oraz 2 czujki ruchu na dole i górze schodków, podpiętych do wejść kolejno I1 i I2. Do sterowania z dwóch kierunków wystarczą nam 2 animacje A1 i A2.

• A1 przypisujemy do zapalania z dołu:
  • ST_X: 1,
  • ST_Y: 10,
  • TRIG: IN1,
  • AN: PWM,
  • LOCK: A2
• A2 przypisujemy do zapalania z góry:
  • ST_X: 10,
  • ST_Y: 1,
  • TRIG: IN2,
  • AN: PWM,
  • LOCK A1
• Animacje A3 i A4 można wykorzystać do zapalania np. poręczy, którą przyłączamy do wyjścia O11:
  • A3:
    • ST_X: 11,
    • ST_Y: 11,
    • TRIG: IN1,
    • AN: PWM,
    • LOCK:A1.
  • A4:
    • ST_X: 11,
    • ST_Y: 11,
    • TRIG: IN2,
    • AN: PWM,
    • LOCK A2.


Sterownik podświetlenia schodów → -obsługa półpiętra

Dzięki obecności 4 wejść cyfrowych, w sterowniku podświetlenia schodów, możliwa jest realizacja rozpoznawaniem kierunku, w jakim idzie człowiek na półpiętrze. Na rysunku poniżej dla zachowania przejrzystości połączeń, pominięto połączenia dodatniego bieguna zasilania. Są one oznaczone czerwoną linią i w rzeczywistości należy je przyłączyć do dodatniego bieguna zasilania. Warto zwrócić uwagę, że w sterowniku schodowym źródła światła i czujniki mogą być zasilone z oddzielnych zasilaczy, ale muszą mieć połączone masy zasilania.

W przypadku obsługi półpiętra, czujki ruchu 1 i 2 przypisać należy do animacji A1 i A2. Będą one obsługiwać drogę parter ↔ 1 piętro. Droga 1 piętro ↔ 2 piętro obsługiwana będzie przez czujkę 3 i 4 oraz animację A3 i A4. Co istotne kluczowe jest by czujki 2 i 3 umieścić w takich miejscach by poprawnie reagowały na kierunek idącej osoby.

Na rysunku poniżej, na wyświetlaczu wyświetlone są przykładowe ustawienia obsługi półpiętra z przypisaniem wyjść 1 – 9 do wejścia na 1 piętro i wejść 10 – 18 do wejścia na 2 piętro. Animacje odpowiadają następującym kierunkom:

• A1: parter → 1 piętro, czujnik I1, animacja blokująca A2.
• A2: 1 piętro → parter, czujnik I2, animacja blokująca A1.
• A3: 1 piętro → 2 piętro, czujnik I3, animacja blokująca A4.
• A4: 2 piętro → 1 piętro, czujnik I4, animacja blokująca A3.

Ustawienia czasów T1 i T2 wg preferencji użytkownika.

Sterowanie kierunkiem z półpiętra — konfiguracja sterownika schodowego

Czujka nr 1 i 2 realizuje sterowanie animacją A1 i A2, które sterują diodami LED1 – LED9. Jeśli czujka 1 wykryje ruch, to rozświetlą się stopnie od 1 do 9 (Animacja A1). Natomiast zadziałanie czujki nr 2 wyzwoli animację A2. Czyli kolejne zapalanie diod od 9 do 1. Czujki 3 i 4 realizują animacje A3 i A4. Mamy tu sterowanie LED — ami od 10 do 18. Czujka nr 3 wyzwala animację A3, czyli zapala diody od 10 do 18 (wchodzimy na piętro). Czujka nr 4 aktywuje zapalnie LED — ów od 18 do 10 (schodzimy z piętra na półpiętro).

Jeśli dwie osoby idą z dwóch przeciwnych kierunków, aktywują się dwie animacje np. A3 i A4, które zbiegną się ze sobą z dwóch kierunków. Wyłączenie tych animacji (wygaszenie schodków), nastąpi gdy spełnione będą warunki wyłączenia zarówno animacji A3 jak i A4. Co więcej, w czasie działania animacji A3 i A4 nic nie stoi na przeszkodzie, by animacja A1 się aktywowała, w momencie wejścia kolejnej osoby na schody z parteru. Analogicznie działanie animacji A1, nie przeszkadza w aktywacji animacji A3 czy A4. Ledy wyłącza się po czasie T2 (Ustawienia) gdy na czujce wyzwalającej i blokującej nie będzie sygnału wykrycia ruchu. Ma to zastosowanie gdy przykładowo wchodzimy po schodach i zatrzymamy się przy jakiejś czujce ruchu. Skoro jesteśmy jeszcze na schodach, to nie chcemy, aby światło zgasło.

Podłączenie sterownika podświetlenia schodów

Sterownik podświetlenia schodów wymaga zasilania w zakresie 5 do 29 V DC. Tak szeroka tolerancja napięcia zasilania umożliwia, zasilanie urządzenia z tego samego źródła, co sterowane punkty świetlne. Moc zasilacza powinna być tak dobrana, by nie była niższa niż moc pobierana przez sterownik (1,5 W) i wszystkie punkty świetlne w czasie 100%  jasności. Zaleca się by ta moc była minimum 10% większa.

Do podłączenia przewodów w urządzeniu umieszczono listwy zaciskowe o rozstawie 5,08 mm i maksymalnej średnicy 1.5mm^2.

1. V+: dodatni zacisk zasilania
2. GND: ujemny zacisk zasilania
3. I1: wejście nr 1
4. I2: wejście nr 2
5. I3: wejście nr 3
6. I3: wejście nr 4
7. O1: wyjście nr 1
8. O2: wyjście nr 2
9. O3: wyjście nr 3
10. O4: wyjście nr 4
11. O5: wyjście nr 5
12. O6: wyjście nr 6
13. O7: wyjście nr 7
14. O8: wyjście nr 8
15. O9: wyjście nr 9
16. O10: wyjście nr 10
17. O11: wyjście nr 11
18. O12: wyjście nr 12
19. O13: wyjście nr 13
20. O14: wyjście nr 14
21. O15: wyjście nr 15
22. O16: wyjście nr 16
23. O17: wyjście nr 17
24. O18: wyjście nr 18

Urządzenie zasilamy poprzez podanie napięcia stałego z zakresu 5 – 24 V na zaciski 1 i 2.

Dokumentacja sterownika schodowego

Instrukcja obsługi

Karta katalogowa
