Co wyróżnia Czujnik ruchu StepSensor0X ?

Czujnik ruchu StepSensor0X to precyzyjny laserowy czujnik ruchu, zaprojektowany z myślą o inteligentnym podświetleniu schodów. Bazuje na zaawansowanym czujniku laserowym, który umożliwia wykrywanie obecności obiektu w zakresie od 10 do 80 centymetrów. Działa w pełnej synchronizacji ze sterownikiem schodowym AutoSteps, tworząc nowoczesne i energooszczędne rozwiązanie do automatyzacji oświetlenia.Dzięki bardzo wąskiemu kątowi detekcji, czujnik ruchu laserowy StepSensor0X doskonale sprawdza się na schodach, gdzie ma za zadanie uruchamiać podświetlenie wyłącznie wtedy, gdy użytkownik rzeczywiście wchodzi na klatkę schodową. Takie działanie eliminuje przypadkową aktywację oświetlenia w sytuacjach, gdy ktoś jedynie przechodzi obok schodów, co przekłada się na wyraźne oszczędności energii i komfort użytkowania.

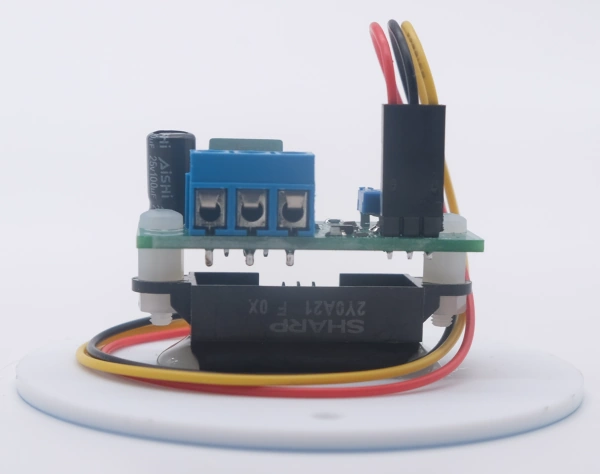

Z czujnikiem ruchu StepSensor0X mamy pewność, że schody zaczną zapalać się tylko, gdy wejdziemy na klatkę schodową. Czujnik odległości składa się z 3 elementów:

1. Laserowy detektor odległości Sharp

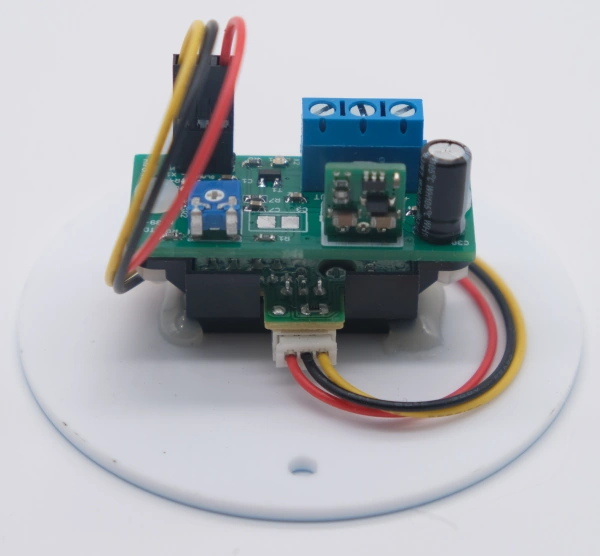

2. Układ do regulacji czułości z potencjometrem
3. Osłonka do puszki fi 60 mm

Dioda na układzie regulacji z potencjometrem sygnalizuje stan wykrycia obiektu. Świecenie diody oznacza wykrywanie obiektu i obecności sygnału masy na wyjściu OUT. Jeśli ktoś chciałby zaadaptować czujnik do własnej obudowy, możliwy jest zakup bez osłonki puszki.

Zastosowanie czujnika ruchu

Czujnik ruchu zaprojektowany został do współpracy z automatycznym sterownikiem podświetlenia schodów AutoSteps. Szeroki zakres zasilania 5 – 29 V DC umożliwia zasilanie wszystkich urządzeń z jednego zasilacza.

Przykładowo jeśli mamy na schodach LEDy o napięciu 24 V. Za pomocą jednego zasilacza możemy zasilić światła LED, Sterownik schodowy AutoSteps oraz prezentowane czujniki ruchu.

Warto zwrócić uwagę, że zarówno czujki ruchu jak i sterownik mają szeroki zakres napięcia zasilania równy 5 – 29 V DC. Dzięki temu możemy z jednego zasilacza zasilić źródła światła razem ze sterownikiem oświetlenia i czujkami ruchu.

Czujnik przeznaczony jest do mocowania w puszcze fi 60 mm.

Warianty kolorystyczne laserowego czujnika ruchu

Literka X w nazwie laserowego czujnika ruchu odnosi się do koloru czujnika. Poza wersją do własnej zabudowy dostępne są 4 warianty kolorystyczne czujnika.

• StepSensor — wersja do własnej zabudowy

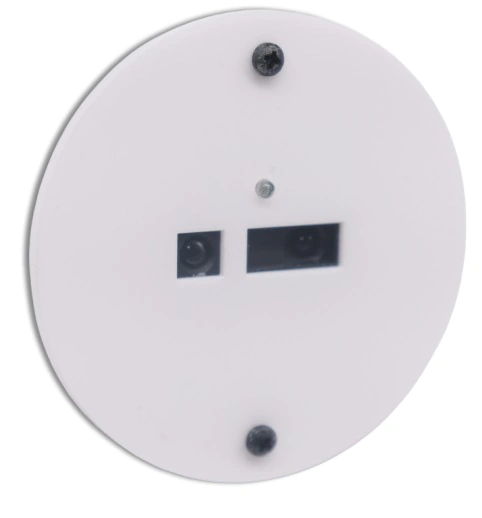

• StepSensor01 — czujnik z białym okrągłym dekielkiem

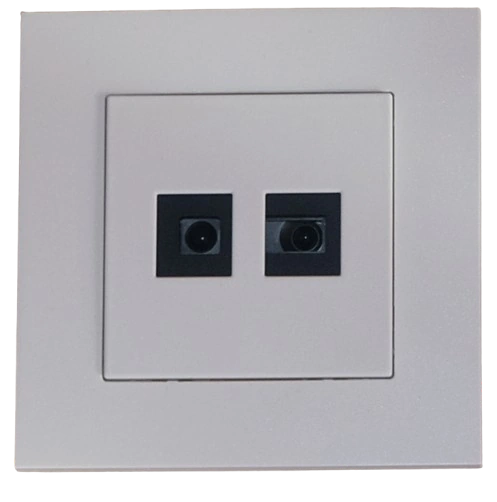

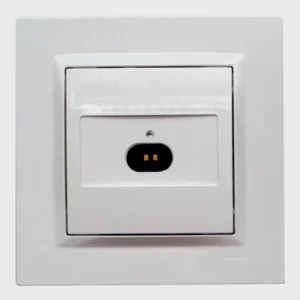

• StepSensor02 — czujnik z białym kwadratowym dekielkiem

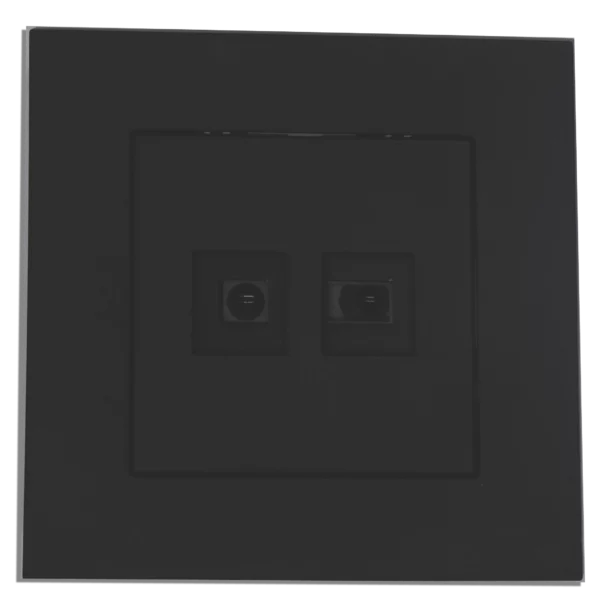

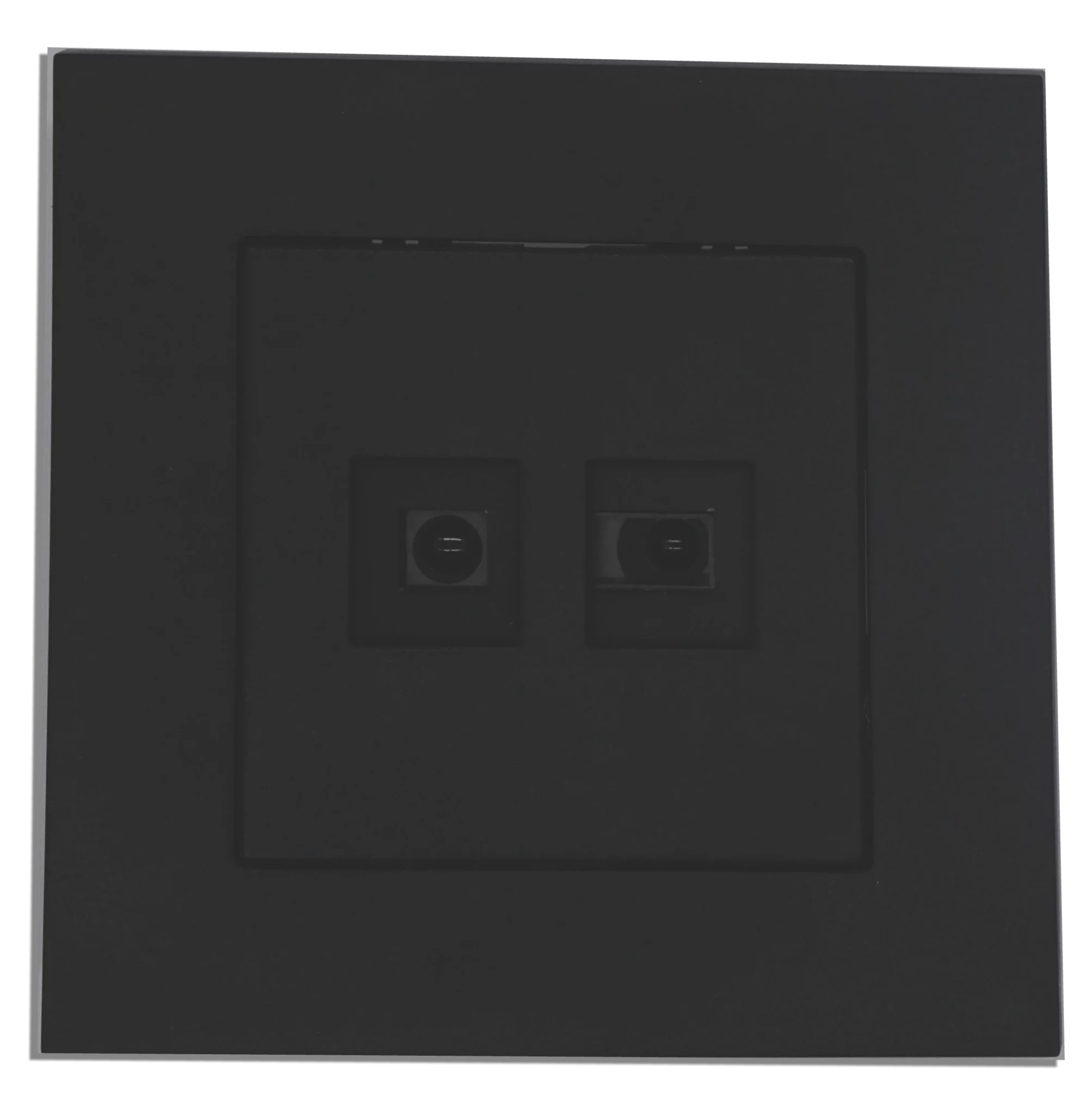

• StepSensor03 — czujnik z czarnym kwadratowym dekielkiem
• StepSensor04 — czujnik ze srebrno-czarnym kwadratowym dekielkiem w połysku.

Do każdego z czujnika dołączony jest zestaw 2 czarnych śrub umożliwiających mocowanie czujnika.

Dlaczego czujnik ruchu laserowy jest lepszy niż PIR?

Tradycyjne czujki PIR posiadają szeroki kąt wykrywania ruchu, co może skutkować przypadkowym włączaniem świateł w momencie przechodzenia obok schodów. Co więcej, brak detekcji w momencie zatrzymania się na czujce może prowadzić do niechcianego zgaszenia światła. W przeciwieństwie do nich, czujnik laserowy działa wyłącznie w wyznaczonej strefie i utrzymuje detekcję tak długo, jak obiekt znajduje się na linii sensora.Zastosowany w laserowej czujce ruchu model SHARP GP AY0A21 wyróżnia się precyzją działania i niezawodnością. To właśnie on zapewnia punktową detekcję bez ryzyka fałszywych aktywacji, co sprawia, że laserowy czujnik ruchu StepSensor0X staje się idealnym wyborem do nowoczesnych instalacji schodowych.

• Czujnik wykryje ruchu tylko, gdy wejdziemy na schody. Przejście obok nie aktywuje świateł!
• Jeśli zatrzymamy się obok czujnika na schodach, światła nie zgasną. Czujnik będzie cały czas wysyłał sygnał wykrycia ruchu.

Najważniejsze cechy

• Zasilanie 6 – 29 VDC,
• regulacja odległości detekcji 10 – 80 cm,
• do mocowania w puszcze fi 60 cm,
• detekcja obiektów znajdujących się tylko na wprost czujnika,
• współpracuje ze sterownikiem chodowym AutosSteps.

Wymiary

Czujnik ten jest też dostępny w wersji z 5 cm dekielkiem. Może mieć zastosowanie gdy chcemy umieścić go w mniejszej puszcze.

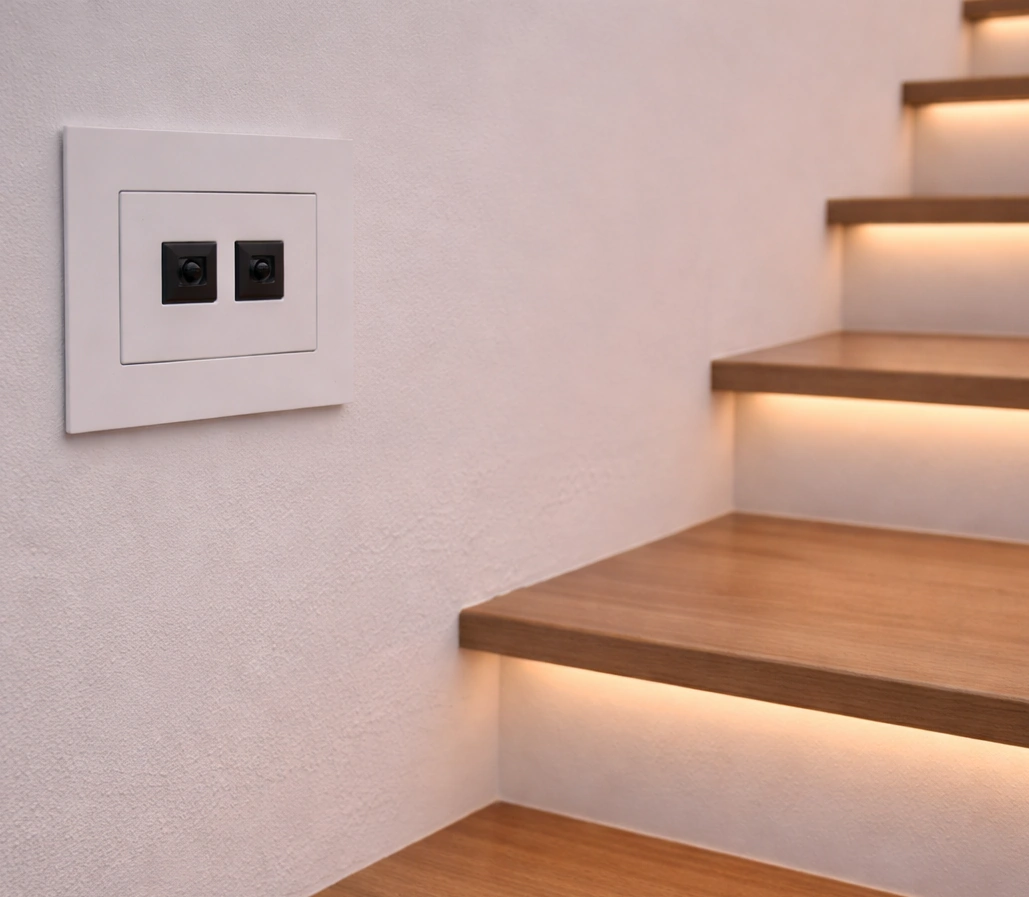

Do sterownika AutoSteps możemy podłączyć aż 4 czujki ruchu StepSensor0X. Oznacza to możliwość realizacji automatycznego sterowania podświetleniem schodów z obsługą półpiętra oraz pełnym rozpoznawaniem kierunku osoby idącej po schodach. Najlepsze działanie czujnika ruchu StepSensor0X uzyskujemy, montując go na wysokości 30 cm nad schodkiem.

Dokumentacja do pobrania

Karta katalogowa

Jak działa czujka laserowa StepSensor0X?

Ten nowoczesny czujnik laserowy został stworzony tak, aby reagować jedynie na obiekty znajdujące się dokładnie przed nim. Dzięki zastosowanemu potencjometrowi możliwa jest dokładna regulacja odległości detekcji w zakresie 10–80 cm. W praktyce oznacza to, że czujnik ruchu laserowy będzie ignorował wszystkie elementy znajdujące się poza wyznaczoną strefą, co jest szczególnie przydatne w przestrzeniach o dużym natężeniu ruchu.

Działanie laserowego czujnika ruchu StepSensor0X opiera się na detekcji odbitego światła, co zapewnia znacznie większą precyzję w porównaniu do klasycznych czujek PIR. Czujnik wykrywa obecność osoby, która pojawi się na pierwszym stopniu schodów i natychmiast przesyła sygnał do sterownika AutoSteps. To właśnie sterownik decyduje, kiedy i na jak długo włączyć oświetlenie – zgodnie z zaprogramowanymi ustawieniami.

StepSensor0X działa kierunkowo, wykrywając obiekty wyłącznie znajdujące się bezpośrednio przed nim. Dzięki temu potrafi precyzyjnie wykryć, czy ktoś wchodzi na schody, ale nie rejestruje ruchu w ich dalszej części. Zadaniem czujnika nie jest więc utrzymywanie światła, a jedynie sygnalizacja rozpoczęcia ruchu – całą resztą zarządza system sterujący.

Budowa i montaż czujnika laserowego

Laserowy czujnik ruchu StepSensor0X to urządzenie kompaktowe, przeznaczone do montażu w standardowej puszce o średnicy 60 mm. Składa się z trzech głównych komponentów: detektora odległości Sharp, układu regulacji czułości z potencjometrem oraz dedykowanej osłonki maskującej. Diody LED sygnalizują aktywność detekcji, co ułatwia konfigurację i montaż.

Jeśli użytkownik planuje indywidualną obudowę, możliwy jest zakup czujnika laserowego bez osłonki puszki. Wersje kolorystyczne laserowej czujki obejmują m.in. modele z białym lub czarnym dekielkiem oraz wariant ze srebrno-czarnym wykończeniem. Dzięki temu łatwo dopasować wygląd urządzenia do wystroju wnętrza.

Integracja z systemem AutoSteps

Czujnik ruchu laserowy StepSensor0X został w pełni przystosowany do współpracy z sterownikiem schodowym AutoSteps. Dzięki szerokiemu zakresowi napięcia zasilania (od 6 do 29 V DC), możliwe jest jednoczesne zasilanie czujnika, sterownika oraz oświetlenia LED z jednego źródła. Taka uniwersalność znacznie upraszcza instalację i ogranicza liczbę potrzebnych komponentów.

Przykładowo: jeśli posiadamy oświetlenie LED o napięciu 24 V, jeden zasilacz wystarczy, by zapewnić energię dla LEDów, sterownika schodowego oraz laserowego czujnika ruchu StepSensor0X. Dodatkowo, czujnik może być zastosowany w innych rozwiązaniach automatyki oświetlenia, gdzie precyzyjna detekcja obecności jest kluczowa.

Najważniejsze zalety czujnika laserowego StepSensor0X

Czujnik ruchu laserowy StepSensor0X to precyzyjne narzędzie, które gwarantuje inteligentne zarządzanie oświetleniem schodów. Działa tylko wtedy, gdy faktycznie jest potrzebny – ignorując przypadkowy ruch w pobliżu. Oferuje regulację odległości detekcji, kompatybilność z systemem AutoSteps, szeroki zakres napięcia zasilania oraz estetyczne warianty kolorystyczne.

Jeśli zależy Ci na niezawodności, precyzji i energooszczędności – laserowy czujnik ruchu StepSensor0X to najlepszy wybór. Poznaj różne warianty czujek i dopasuj rozwiązanie idealnie skrojone do Twoich potrzeb.

Czujniki StepSensor0X sprzedajemy zarówno w komplecie ze sterownikiem podświetlenia schodów AutoSteps, jak i oddzielnie.

Jeśli chciałbyś zakupić sterownik  schodowy z czujkami, albo poznać więcej informacji zapraszam do kontaktu mailowo bądź telefonicznie:
