Sonda temperaturowa do silosów zbożowych

1299,00

Sonda umożliwia monitoring temperatury ziarna w silosie zbożowym. Pozwala na ciągły nadzór nad temperaturą zboża, a co za tym idzie wczesne reagowanie na negatywne procesy w nim zachodzące.

Odczyt temperatury z sondy możliwy jest za pomocą przetwornika TD2 który sam wykrywa czujniki, a odczyt temperatury sprowadza się do kilku kliknięć.

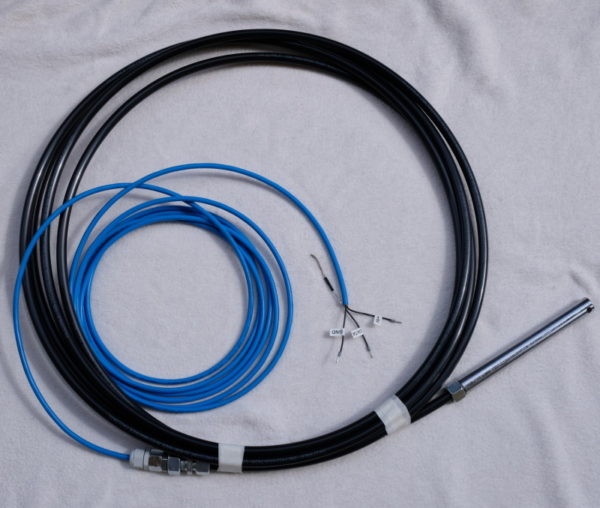

Przedstawiona sonda jest to sonda pomiaru temperatury  z 10 punktami pomiarowymi o długości 10 m.
Jeśli potrzebujesz inną długość sondy, skontaktuj się z nami.

Do czego służy sonda temperaturowa?

Sonda temperaturowa do silosów zbożowych znajduje zastosowanie do ciągłego pomiaru temperatury ziarna. Mierzenie temperatury ziarna pozwala zapobiec negatywnym procesom w nim zachodzącym. Jeśli odpowiednio wcześnie wykryjemy proces gnicia, możemy zapobiec pogorszeniu wartości.

Stosowanie sond temperaturowych w silosach jest tak istotne, gdyż mierząc rozkład temperatury w silosie z ziarnem, mamy wiedzę czy nasze ziarno jest w dobrej kondycji. Jeśli odpowiednio wcześnie wykryjemy podwyższoną temperaturę ziarna, będziemy w stanie odpowiednio wcześnie zareagować, by ziarno zachowało swoją jakość.

W jakich warunkach magazynować ziarno

Optymalne warunki przechowywanie zboża w silosie zbożowym.
Optymalne warunki środowiskowe ziarna w silosie

Utrzymywanie podwyższonej temperatury ziarna przez dłuższy czas w silosie skutkuje pogorszeniem jego parametrów, a więc obniżeniem jego klasyfikacji. Optymalna wartości wilgotności magazynowanego zboża powinna zawierać się w przedziale 13-14%. W takich warunkach bardzo trudne jest rozmnażanie się i żerowanie szkodników owadzich oraz rozwój pleśni.

Wartość temperatury ma również decydujący wpływ na czas magazynowania ziarna. Im niższa jest temperatura ziarna, tym dłużej możemy magazynować ziarno bez pogorszenia jakości. Także utrzymywanie niskiej temperatury ziarna pozwala na przechowanie zboża do momentu wystąpienia atrakcyjnych cen skupu na rynku. Jeśli temperatura rośnie, może to oznaczać w większości przypadków, dużą intensywność procesów biologicznych w ziarnie.

Monitorując temperaturę w silosie, możemy odpowiednio wcześnie przeciwdziałać złym procesom gnicia ziarna. Z tego powodu temperatura ziarna przechowywanego w silosie jest jednym z najważniejszych parametrów świadczących o jego stanie.

Jak zbudowana jest sonda temperaturowa do silosów zbożowych.

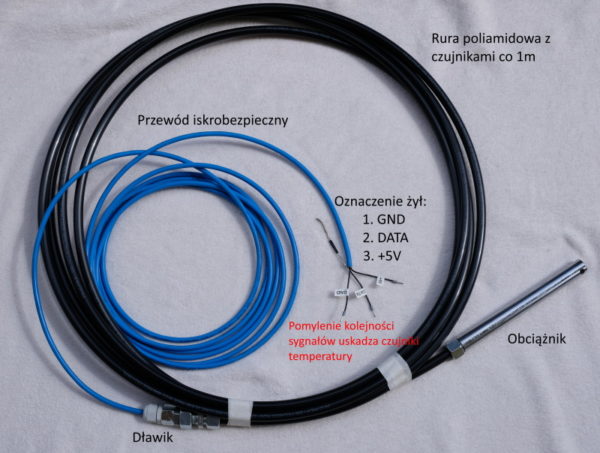

Sonda temperaturowa do silosów zbożowych zbudowana jest ze szczelnej rurki o właściwościach obojętnych dla ziarna. Koniec rurki zakończony jest obciążnikiem zapewniającym swobodny zwis, a wewnątrz rurki co jeden metr umieszcza się czujniki temperatury.

Drugi koniec sondy temperaturowej zakończony jest dławikiem umożliwiającym mocowanie sondy do dachu silosu. Z dławika wyprowadzony jest przewód typu iskro bezpiecznego do podłączania urządzenia odczytującego.

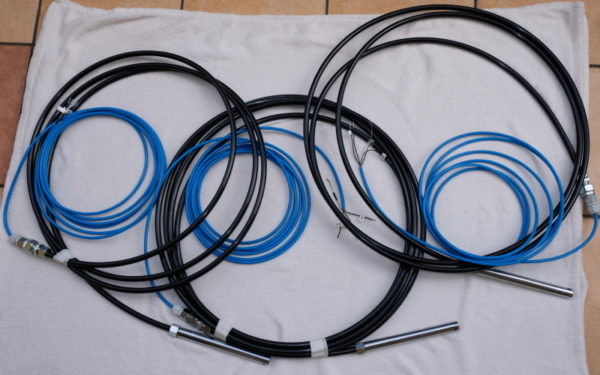

Sondy wykonujemy na zamówienie klienta i podczas zamówienia należy określić jej długość. Co więcej, podczas określania długości sondy pomiaru temperatury, powinniśmy uwzględnić, że przy swobodnym jej zwisie jej koniec kończy powyżej 1 m od dołu silosu.

Sonda temperaturowa do silosów zbożowych — system kontroli temperatury zboża.

Razem z sondą można zakupić urządzenie odczytujące wskazania temperatury. Jest nim przetwornik wielopunktowego pomiaru TD2.

Przetwornik TD2 ↗

Urządzenie odczytujące temperatury z sond temperaturowych w silosach zbożowych. Dzięki galwanicznie izolowanemu portowi RS485 z protokołem Modbus — RTU bardzo łatwa jest integracja ze sterownikiem PLC. Co więcej, wyjście przekaźnikowe sygnalizujące przekroczenia temperatur, możemy je przykładowo podłączyć do lampki informującej o nie poprawnej temperaturze.

Monitoring temperatury ziarna
Urządzenie do odczytu temperatur z silosów zbożowych

Sonda temperaturowa do silosów zbożowych — system odczytu danych
Oprogramowanie do konfiguracji przetwornika wielopunktowego pomiaru temperatur z silosów zbożowych.

Kilka sond pomiaru temperatury zboża do jednego sterownika.

Jeśli chcielibyśmy odczytywać temperaturę z wielu sond zbożowych możemy łączyć je równolegle za pomocą rozdzielaczy magistrali OneWire. Odczyt temperatur w wielu sond temperatury zboża jest możliwy, ponieważ czujniki w nich zawarte mają numery seryjne. Podczas odczytu temperatury przez urządzenie odczytujące każdy czujnik, adresowany jest osobno, a czujniki są przyłączone do wspólnej magistrali danych. Z tego powodu możemy podłączyć wiele sond do jednego przetwornika wielopunktowego pomiaru temperatury, jakim jest przetwornik TD2.

Do łączenia równolegle sond temperaturowych do silosów zbożowych możemy zastosować rozdzielacze PAS-W:

Rozdzielacz magistrali OneWire PAS-W ↗

Umożliwia podłączenie wielu sond pomiaru temperatury jednego sterownika. Przewody sygnałowe wprowadzamy do szczelnej obudowy przez dławiki. Klasa szczelności obudowy to IP67.

Rozdzielacz OneWire

Sonda temperaturowa do silosów zbożowych — wizualizacja i archiwizacja danych

Przetwornik wielopunktowego pomiaru TD2 udostępnia dane protokołem Modbus RTU po RS485. Można więc z powodzeniem przyłączyć go do sterownika PLC i zrealizować własny system monitoringu i archiwizacji temperatury zboża.

Sterownik S7-1200 pomiar temperatury i wilgotności
Sterownik S7-1200 w systemie kontroli temperatury zboża

Zamówienia sond o innej długości realizujemy po przedstawieniu oferty i uprzednim opłaceniu faktury proforma. Jeśli chciałbyś zakupić sondę do silosów zbożowych, albo poznać więcej informacji zapraszam do kontaktu mailowo bądź telefonicznie:

tel: +48 518 459 388
norbert.szymczyk@ntronic.pl
