TD2 – Przetwornik wielopunktowego pomiaru temperatury na MODBUS RTU

799,00  z VAT 23%

Moduł pomiaru temperatury TD2 to niezawodny przetwornik pomiaru z wielu czujników połączonych równolegle, idealny do zastosowania w obiektach wymagających dokładnego pomiaru temperatury w wielu punktach jednocześnie. Dzięki temu urządzeniu możesz odczytywać wartości temperatury z nawet 40 czujników jednocześnie, bez konieczności instalowania oddzielnych przetworników dla każdego z nich.

SKU: 3 Kategoria:

Czym jest przetwornik wielopunktowego pomiaru temperatury?

Przetwornik TD2 odczytuje pomiary z czujników temperatury i wilgotności przez protokół OneWire i udostępnia odczytane wartości przez port RS-485, zgodny z protokołem Modbus-RTU, który jest powszechnie stosowany w przemyśle.

Przetwornik TD2 działa na napięciu stałym z zakresu 12V – 24V i jest łatwy w instalacji. Jeden 3-żyłowy przewód może obsłużyć do 40 czujników, a jego długość może wynosić nawet 400m, co czyni go idealnym rozwiązaniem dla obiektów o dużej powierzchni lub rozległych budynkach.

Przetwornik pomiaru TD2 został pomyślnie przetestowany na magistrali o długości 500m, jednak ze względu na stabilność pracy zaleca się nie przekraczać długości 400m. Jeśli potrzebujesz dokładnego pomiaru temperatury w wielu punktach, przetwornik TD2 jest doskonałym rozwiązaniem dla Twojego obiektu.

Moduł pomiaru temperatury posiada izolowane galwanicznie porty RS-485 oraz USB, co gwarantuje bezpieczną i stabilną komunikację. Automatyczne wykrywanie podłączonych czujników pozwala na łatwą i szybką konfigurację urządzenia. Dodatkowo, do zarządzania czujnikami w rejestrach Modbus przygotowana jest intuicyjna aplikacja na komputer PC, która umożliwia monitorowanie i kontrolowanie wartości pomiarowych z poziomu komputera

Alarmowe wyjście przekaźnikowe

To urządzenie jest wyposażone w wbudowane wyjście przekaźnikowe, które pełni funkcję alarmową. Dzięki temu możesz być pewien, że w razie przekroczenia ustalonych parametrów natychmiast otrzymasz powiadomienie. Każdemu czujnikowi możemy przypisać poziomy temperatury, przy przekroczeniu których uruchamia się przekaźnik. To bardzo praktyczne rozwiązanie, które pozwala na szybką reakcję w przypadku awarii lub przekroczenia ustalonych wartości. Konfiguracja, czyli ustalenie, na które czujniki ma reagować przekaźnik oraz ustawienie wartości alarmowych, odbywa się w oprogramowaniu do konfiguracji urządzenia

Oprogramowanie konfiguracyjne

Obsługiwane czujniki

Dzięki zastosowaniu modułu TD2, możesz bezproblemowo monitorować parametry środowiskowe w Twoim domu, biurze lub w dowolnym innym miejscu, gdzie wymagany jest pomiar w kilku punktasch jednocześnie.

Moduł TD2 pozwala na łatwe i precyzyjne odczytywanie danych z czujników OneWire, eliminując wpływ długości przewodów na wyniki pomiarów. Dzięki temu, uzyskane wartości są bardziej wiarygodne i dokładniejsze niż w przypadku tradycyjnych, analogowych systemów pomiarowych.

Każdy czujnik wyposażony jest w unikalny numer seryjny, co umożliwia komunikację z każdym z nich osobno. Obsługiwane są czujniki temperatury, wilgotności względnej.

Czujnik temperatury TEMPi1N ↗

Wodoodporny czujnik temperatury OneWire w metalowej rurce z kablem o długości 1 m. Mierzy temperatury w zakresie od -55 °C do 125 °C.

Dzięki szczelnej obdowie można go stosować w warunkach narażonych na działanie atmosferyczne

Czujnik temperatury
Zakres pomiarowy-55 °C – 125 °C
Dokładność+/- 0,5 °C
Rozdzielczość0,0625 – 0,5 °C
Wymiary sondy
Średnica6 mm
Długość51 mm
Długość przewodu1 m

Czujnik wilgotności i tempertury HUMi1N

Czujnik wilgotności względnej oraz temperatury, inaczej  zwany termohigrometrem. Realizuje pomiar wilgotności względnej z otaczającego powietrza.

Części pomiarowa zamknięto w stalowej obudowie przepuszczającej powietrze.  Czujnik jest zintegrowany z hermetyczną puszką, dzięki której możemy łączyć kolejne czujniki w sieci OneWire.

Czujnik Wilgotności Termohigrometr
Zakres pomiaru temperatury-55 °C – 125 °C
Zakres pomiaru wilgotności0 – 100 %
Dokładność+/-0,5 °C +/-2 %
Rozdzielczość0.01
Średnica sondy6 mm
Długość sondy51 mm
Długość przewodu1 m

Rozdzielacz magistrali OneWire PAS-W ↗

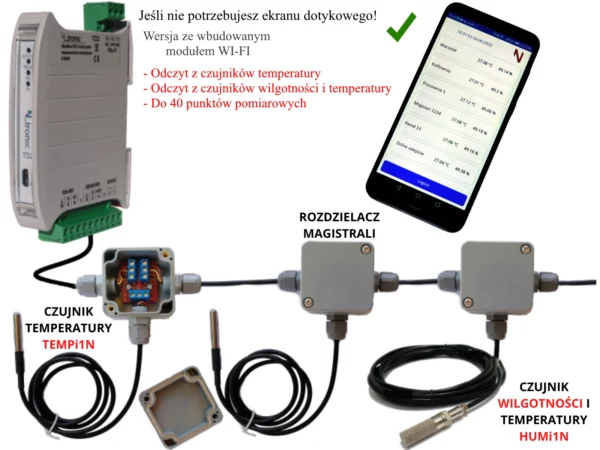

Czujniki w systemie pomiaru temperatury możemy łączyć równolegle za pomocą specjalnych rozdzielaczy magistrali OneWire o nazwie PAS-W

Rozdzielacz OneWire

Właściwości przetwornika temperatury TD2

  • Obsług 40 punktów pomiarowych na długości magistrali do 400m,
  • zastosowane czujniki z cyfrową transmisją danych,
  • wszystkie czujniki połączone jednym trój-żyłowym przewodem,
  • obudowa na szynę DIN,
  • wbudowany Izolowany Interfejs RS-485 oraz USB,
  • konwersja protokołu 1-WIRE na MODBUS-RTU,
  • konfigurowalne cyfrowe wyjście przekaźnikowe
  • Łatwe zarządzanie czujnikami z dedykowanym oprogramowaniem na PC, bądź przez bezpośredni zapis rejestrów Modbus:
    • możliwość wykrywania nowych czujników,
    • podgląd mierzonych wartości,
    • pełna konfiguracja czujników,
    • odczyt błędów pracy czujników,
  • odporność na zakłócenia, zaimplementowany algorytm wykrywania błędów transmisji.

Przetwornik temperatury z modbus RTU znajduje szerokie zastosowanie w automatyce i przemyśle.

  • Możliwość połączenia ze sterownikiem lub panelem HMI. Przetowrnik temperatury TD2 posiada wbudowany izolowany galwanicznie port  RS485. Dzieki obecności protokołu Modbus można go dość prosto podłączyć do sterownika PLC, czy też panelu HMI.
  • Konwerter TD2 umożliwia pomiar i monitoring temperatury ziarna w silosie zbożowym. Do przetwornika możemy podłączyć specjalnie przygotowane wielopunktowe sondy pomiaru temperatury. Pozwala to przeciwdziałać procesowi gnicia w zbożu.
  • Odczyt parametrów z czujników temperatury DS18B20. Po podłączeniu czujników do urządzenia są one automatycznie wykrywane, odczytane pomiary są umieszczane w rejestrach MODBUS.
  • Automatyka budynków. Przetwornik TD2 pozwala odczytywać temperaturę i wilgotność z wielu miejsc, i udostępniać do systemu budynku inteligentnego.
Inteligentny dom z pomiarem temperatury, wilgotności, ciśnienia
Pomiarem temperatury w budynku.
Monitoring temperatury w panelach słonecznych
Sieć czujników temperatury mierząca temperaturę paneli fotowoltaicznych.

Specyfikacja przetwornika temperatury

Czujniki Obudowa
Typ czujnikówCzujniki 1wire NtronicWymiary80.5 x 101 x 17,5 mm
Długość magistrali400mMateriałPoliwęglan, ABS UL94V-0
Ilość czujników40KolorJasny szary
Dodatkowe funkcje-Możliwość korekcji pomiaru -Pamięć opisów czujnikówMocowanieNa szynie DIN 35mm
Port RS-485 Wyjście przekaźnikowe
IzolacjaGalwaniczna 2500 Vrms przez 1 minutęTyp przekaźnikaRelpol RSM850
ProtokółModbus RTU slaveObciążalność prądowa trwała zestyku2A
Dostępne prędkości2400, 4800, 9600, 19200, 115200 bit/sMaksymalna moc łączeniowa w kategorii AC165,5 VA
Kontrola parzystościBrak, bit parzystości, bit nieparzystościRezystancja zestyków50 mΩ
Bity stopu1,2SterowanieNa podstawie przekroczeń temperatur z wybranych czujników
Port USB Zasilanie
IzolacjaGalwaniczna 3750 Vrms przez 1 minuteNapięcie zasilania12 – 24VDC
ProtokółModbus RTU slaveTemperatura pracy-30 – +50 °C
Parametry komunikacji115200 bit/s, brak bitu parzystości, 1 bit stopu

Program do konfiguracji przetwornika wielopunktowego pomiaru temperatury

Oprogramowanie do konfiguracji przetwornika 1wire TD2
Program do konfiguracji przetwornika TD2

Przetwornik temperatury z modbus RTU możemy konfigurować zarówno poprzez port USB, jak i RS-485. Przeprowadzanie konfiguracji portem RS-485 nie wymaga bezpośredniej obecności przy nim. Do konfiguracji przetwornika OneWire dostępne jest oprogramowanie, które umożliwia ustawienie wszystkich parametrów:

  • parametry portu RS-485
  • adres modbus slave
  • obsługa przekaźnika:
    • które czujniki będą sterowały przekaźnikiem,
    • temperatura załączenia i wyłączenia przekaźnika dla każdego z czujników,
  • wyszukiwanie czujników podpiętych pod magistralę
  • ustawienia:
    • sposób komunikowania się z czujnikami (wzmocnienie sygnału – szczegóły w  instrukcji obsługi),
    • odczyt i zapis numerów seryjnych czujników oraz ich modyfikację,
    • parametryzowanie rozdzielczość, wartość korekcji i opisu każdego z podpiętych czujników
    • odczyt błędów działania czujników

Szczegółowo sposób działania programu konfiguracyjnego omówiono w instrukcji obsługi urządzenia w rozdziale nr 6. Cała konfiguracja urządzenia sprowadza się do zapisu rejestrów MODBUS, urządzenie można skonfigurować bez programu NtroConfig. Wystarczy zapisać odpowiednie rejestry konfiguracyjne poprzez np. podłączony w sieci RS485 sterowniki PLC pracującym w trybie Modbus master.

Oprogramowanie konfiguracyjne
