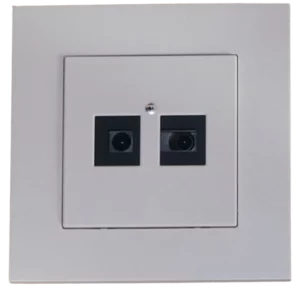

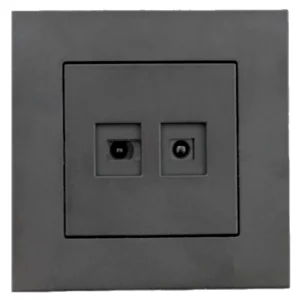

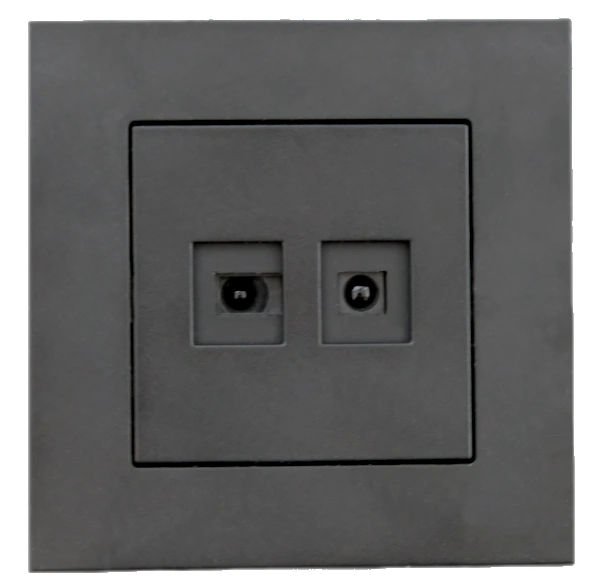

Czujnik ruchu do sterownika schodowego – StepSensor01

Czujnik ruchu StepSensor01 – oparty na laserowym sensorze odległości. Pozwala na wykrycie obecności obiektu w odległości od 10 do 80 cm. Zaprojektowany do współpracy ze sterownikiem podświetlenia schodów Autosteps. Wąski kąt detekcji czyni go idealnym czujnikiem do detekcji ruchu podczas wchodzenia po schodach. Reaguje tylko, gdy noga człowieka znajdzie się bezpośrednio przed nim — nie reaguje gdy przechodzimy obok schodów i nie chcemy włączać podświetlenia schodów.

Opis

Co wyróżnia Czujnik ruchu StepSensor01 ?

Czujnik ruchu widok od do łu

Czujnik ruchu StepSensor01 od Ntronic, wykrywa obiekty będące bezpośrednio przed nim. Maksymalną odległość detekcji ustawiamy za pomocą potencjometru w przedziale 10 -80 cm. Jeśli obiekt znajduje się poza ustawioną odległością, czujnik nie reaguje. Reakcja na obiekty bezpośrednio przed nim ma ogromną zaletę, gdyż nasze schody nie będą rozświetlały się gdy ktoś, tylko przejdzie obok, nie wchodząc na klatkę schodową.

Z czujnikiem ruchu StepSensor01 mamy pewność, że schody zaczną zapalać się tylko, gdy wejdziemy na klatkę schodową. Czujnik odległości składa się z 3 elementów:

  1. Laserowy detektor odległości Sharp
  2. Układ do regulacji czułości z potencjometrem
  3. Osłonka do puszki fi 60 mm

Dioda na układzie regulacji z potencjometrem sygnalizuje stan wykrycia obiektu. Świecenie diody oznacza wykrywanie obiektu i obecności sygnału masy na wyjściu OUT. Jeśli ktoś chciałby zaadaptować czujnik do własnej obudowy, możliwy jest zakup bez osłonki puszki.

Zastosowanie czujnika ruchu

Schemat podłączenia czujnika ruchu do sterownika schodowego

Czujnik ruchu zaprojektowany został do współpracy z automatycznym sterownikiem podświetlenia schodów AutoSteps. Szeroki zakres zasilania 5 – 29 V DC umożliwia zasilanie wszystkich urządzeń z jednego zasilacza.

Przykładowo jeśli mamy na schodach LEDy o napięciu 24 V. Za pomocą jednego zasilacza możemy zasilić światła LED, Sterownik schodowy AutoSteps oraz prezentowane czujniki ruchu.

Warto zwrócić uwagę, że zarówno czujki ruchu jak i sterownik mają szeroki zakres napięcia zasilania równy 5 – 29 V DC. Dzięki temu możemy z jednego zasilacza zasilić źródła światła razem ze sterownikiem oświetlenia i czujkami ruchu.

Czujnik przeznaczony jest do mocowania w puszcze fi 60 mm.

Dlaczego czujnik ruchu laserowy jest lepszy niż PIR?

Czujnik ruchu

Czujki PIR reagują na ruch oraz mają szeroki kąt widzenia. Tak więc  ich stosowanie może powodować niechciane zapalenie świateł na schodach podczas przechodzenia obok schodów. Fakt braku detekcji ruchu gdy obiekt się nie przemieszcza w czujkach PIR może spowodować efekt niepotrzebnego zgaszenia świateł schodów gdy stoimy na schodach przy czujniku, ale się nie poruszamy.

Laserowy czujnik detekcji ruchu StepSensor01 stanowi lepszą alternatywę do klasycznych czujek ruchu PIR. Zastosowany w nim czujnik odległości SHARP GP AY0A21 cechuje wąski kąt detekcji. Dzięki efektowi wykrycia odbitego światła wysyłanego przez czujnik, od obiektu przed nim, uzyskujemy efekt detekcji obiektu na wprost przed czujką. Bez wątpienia ma to olbrzymią przewagę względem czujek PIR. W czujkach laserowych od Ntronic:

Czujnik ruchu laserowy lepszy niż PIR
  • Czujnik wykryje ruchu tylko, gdy wejdziemy na schody. Przejście obok nie aktywuje świateł!
  • Jeśli zatrzymamy się obok czujnika na schodach, światła nie zgasną. Czujnik będzie cały czas wysyłał sygnał wykrycia ruchu.

Najważniejsze cechy

  • Zasilanie 5 – 29 VDC,
  • regulacja odległości detekcji 10 – 80 cm,
  • do mocowania w puszcze fi 60 cm,
  • detekcja obiektów znajdujących się tylko na wprost czujnika,
  • współpracuje ze sterownikiem chodowym AutosSteps.

Do sterownika AutoSteps możemy podłączyć aż 4 czujki ruchu StepSensor01. Oznacza to możliwość realizacji automatycznego sterowania podświetleniem schodów z obsługą półpiętra oraz pełnym rozpoznawaniem kierunku osoby idącej po schodach. Najlepsze działanie czujnika ruchu StepSensor01 uzyskujemy, montując go na wysokości 30 cm nad schodkiem.

Automatyczny sterownik schodów z obsługą półpiętra

Dokumentacja do pobrania

Czujniki StepSensor01 sprzedajemy zarówno w komplecie ze sterownikiem podświetlenia schodów AutoSteps, jak i oddzielnie.

Jeśli chciałbyś zakupić sterownik  schodowy z czujkami, albo poznać więcej informacji zapraszam do kontaktu mailowo bądź telefonicznie:

tel: +48 518 459 388
norbert.szymczyk@ntronic.pl

Specyfikacja

Napięcie zasilania 5 - 29 V
Zasięg 10 - 80 cm
