TD2 – Przetwornik temperatury na Modbus RTU

Opis

Charakterystyka przetwornika temperatury wyjściem modbus RTU

Przetwornik pomiarowy temperatury na Modbus jest to konwerter protokołu OneWire na Modbus RTU.  Za pomocą modułu TD2 możliwe jest odczytywanie temperatury oraz wilgotności z czujników posiadających interfejs OneWire. Główną cechą wyróżniającą modułu TD2 jest obsługa do aż 40 czujników. Czujniki przyłącza się są do sterownika TD2 za pomocą tylko trzech sygnałów, długość magistrali może wynieść łącznie nawet 400 m.

Ponadto przetwornik OneWire na Modbus wyposażono w wyście przekaźnikowe, które może służyć jako sygnał alarmowy o przekroczeniu dozwolonego zakresu temperatury przez któryś z czujników bądź pracy jako regulator. Izolacja galwaniczna portów zapewnia bezpieczeństwo pracy w środowisku przemysłowym.

Moduł posiada izolowane galwanicznie porty RS-485 oraz USB. Wykrywanie podpiętych czujników odbywa się automatycznie. Do zarządzania czujnikami w rejestrach Modbus przygotowana jest aplikacja na komputer PC. Urządzenie posiada wbudowane wyjście przekaźnikowe, pełniące funkcję alarmową. Każdemu czujnikowi możemy przypisać poziomy temperatury, po których przekroczeniu następuje włączenie przekaźnika.

Przetwornik temperatury z modbus RTU — obsługiwane czujniki temperatury i wilgotności z OneWire

Moduł pomiarowy TD2 realizuje odczyt z czujników OneWire. Cyfrowe czujniki temperatury, wilgotności względnej, ciśnienia atmosferycznego z interfejsem 1-WIRE, przekazują dane do przetwornika TD2 w formie cyfrowej. Eliminuje to wpływ długości przewodów na pomiar, co jest niewątpliwa zaleta względem starych systemów bazujących na analogowym przetwarzaniu sygnału. Każdy czujnik posiada unikalny numer seryjny, co umożliwia  komunikację z każdym czujnikiem osobno.

Obsługiwane są 3-przewodowe czujniki temperatury i TEMPi1N  oraz czujniki wilgotności: HUMi1N

Przetwornik temperatury z modbus RTU — właściwości

• Obsług 40 punktów pomiarowych na długości magistrali do 400m,
• zastosowane czujniki z cyfrową transmisją danych,
• wszystkie czujniki połączone jednym trój-żyłowym przewodem,
• obudowa na szynę DIN,
• wbudowany Izolowany Interfejs RS-485 oraz USB,
• konwersja protokołu 1-WIRE na MODBUS-RTU,
• konfigurowalne cyfrowe wyjście przekaźnikowe
• Łatwe zarządzanie czujnikami z dedykowanym oprogramowaniem na PC, bądź przez bezpośredni zapis rejestrów Modbus:
  • możliwość wykrywania nowych czujników,
  • podgląd mierzonych wartości,
  • pełna konfiguracja czujników,
  • odczyt błędów pracy czujników,
• odporność na zakłócenia, zaimplementowany algorytm wykrywania błędów transmisji.

Przetwornik temperatury z modbus RTU znajduje szerokie zastosowanie w automatyce i przemyśle.

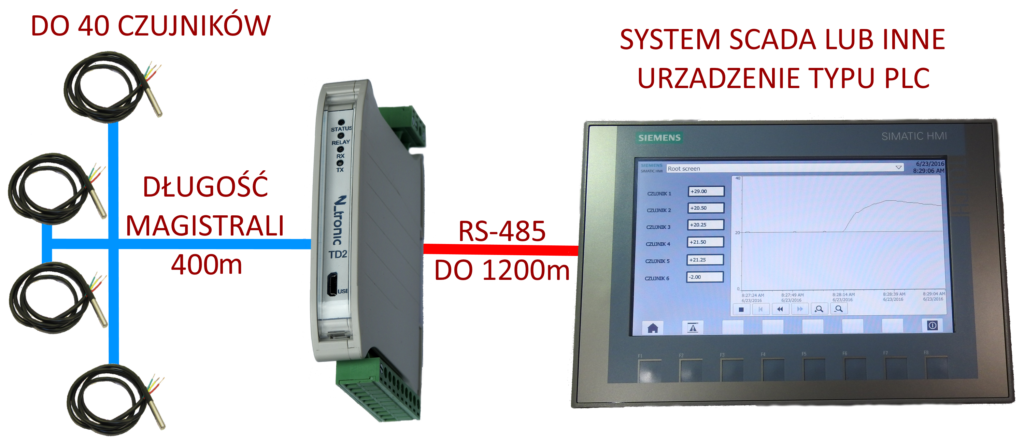

• Możliwość połączenia ze sterownikiem lub panelem HMI. Przetowrnik temperatury TD2 posiada wbudowany izolowany galwanicznie port  RS485. Dzieki obecności protokołu Modbus można go dość prosto podłączyć do sterownika PLC, czy też panelu HMI.
• Konwerter TD2 umożliwia pomiar i monitoring temperatury ziarna w silosie zbożowym. Do przetwornika możemy podłączyć specjalnie przygotowane wielopunktowe sondy pomiaru temperatury. Pozwala to przeciwdziałać procesowi gnicia w zbożu.
• Odczyt parametrów z czujników temperatury DS18B20. Po podłączeniu czujników do urządzenia są one automatycznie wykrywane, odczytane pomiary są umieszczane w rejestrach MODBUS.
• Automatyka budynków. Przetwornik TD2 pozwala odczytywać temperaturę i wilgotność z wielu miejsc, i udostępniać do systemu budynku inteligentnego.

Specyfikacja przetwornika temperatury

Czujniki		Obudowa
Typ czujników	Czujniki 1wire Ntronic	Wymiary	80.5 x 101 x 17,5 mm
Długość magistrali	400m	Materiał	Poliwęglan, ABS UL94V-0
Ilość czujników	40	Kolor	Jasny szary
Dodatkowe funkcje	-Możliwość korekcji pomiaru -Pamięć opisów czujników	Mocowanie	Na szynie DIN 35mm
Port RS-485		Wyjście przekaźnikowe
Izolacja	Galwaniczna 2500 Vrms przez 1 minutę	Typ przekaźnika	Relpol RSM850
Protokół	Modbus RTU slave	Obciążalność prądowa trwała zestyku	2A
Dostępne prędkości	2400, 4800, 9600, 19200, 115200 bit/s	Maksymalna moc łączeniowa w kategorii AC1	65,5 VA
Kontrola parzystości	Brak, bit parzystości, bit nieparzystości	Rezystancja zestyków	50 mΩ
Bity stopu	1,2	Sterowanie	Na podstawie przekroczeń temperatur z wybranych czujników
Port USB		Zasilanie
Izolacja	Galwaniczna 3750 Vrms przez 1 minute	Napięcie zasilania	12 – 24VDC
Protokół	Modbus RTU slave	Temperatura pracy	-30 – +50 °C
Parametry komunikacji	115200 bit/s, brak bitu parzystości, 1 bit stopu

Program do konfiguracji przetwornika wielopunktowego pomiaru temperatury

Do zarządzania czujnikami oraz konfigurowania pracy urządzenia TD2 udostępniony jest program NtroConfig.

Przetwornik temperatury z modbus RTU możemy konfigurować zarówno poprzez port USB, jak i RS-485. Przeprowadzanie konfiguracji portem RS-485 nie wymaga bezpośredniej obecności przy nim. Do konfiguracji przetwornika OneWire dostępne jest oprogramowanie, które umożliwia ustawienie wszystkich parametrów:

• parametry portu RS-485
• adres modbus slave
• obsługa przekaźnika:
  • które czujniki będą sterowały przekaźnikiem,
  • temperatura załączenia i wyłączenia przekaźnika dla każdego z czujników,
• wyszukiwanie czujników podpiętych pod magistralę
• ustawienia:
  • sposób komunikowania się z czujnikami (wzmocnienie sygnału – szczegóły w  instrukcji obsługi),
  • odczyt i zapis numerów seryjnych czujników oraz ich modyfikację,
  • parametryzowanie rozdzielczość, wartość korekcji i opisu każdego z podpiętych czujników
  • odczyt błędów działania czujników

Szczegółowo sposób działania programu konfiguracyjnego omówiono w instrukcji obsługi urządzenia w rozdziale nr 6. Cała konfiguracja urządzenia sprowadza się do zapisu rejestrów MODBUS, urządzenie można skonfigurować bez programu NtroConfig. Wystarczy zapisać odpowiednie rejestry konfiguracyjne poprzez np. podłączony w sieci RS485 sterowniki PLC pracującym w trybie Modbus master.

Zamówienia realizujemy po uprzednim opłaceniu faktury proforma. Jeśli chciałbyś zakupić moduł pomiarowy TD2, albo poznać więcej informacji zapraszam do kontaktu mailowo bądź telefonicznie:

tel: +48 518 459 388
norbert.szymczyk@ntronic.pl
