Czym jest wielopunktowy rejestrator wilgotności od Ntronic?

Wielopunktowy rejestrator wilgotności i temperatury HUMi1REG2.0 umożliwia zarówno bieżący odczyt parametrów środowiskowych, jak i pozwala na wgląd w dane historyczne zmierzonych wartości wilgotności oraz temperatury. Odczytuje on pomiary z urządzeń oferowanych w Ntronic i zapisuje je w wewnętrznej pamięci w formie uśrednionych wartości. Dane historyczne możemy podglądać w formie tabeli i wykresu. Rejestrator posiada wyjście przekaźnikowe do sygnalizacji przekroczeń zadanych wartości progowych – zarówno wilgotności, jak i temperatury – oraz informuje o wykryciu problemów z czujnikami.

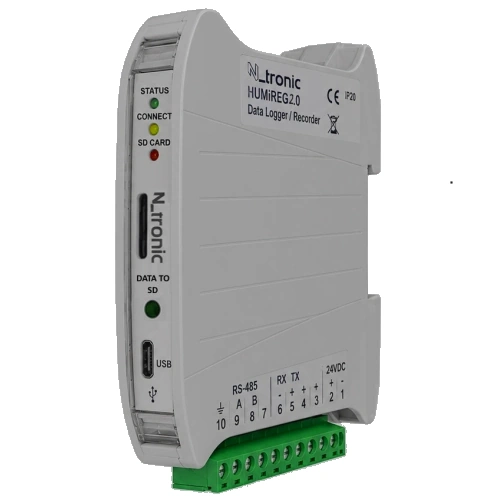

Urządzenie rejestruje uśrednione wartości z każdej pełnej godziny. Pamięć urządzenia wystarcza na około 1,5 roku rejestracji, a po jej zapełnieniu najstarsze zapisane rekordy są automatycznie zastępowane nowymi. Dane, które zostały zapisane, prezentowane są w formie wykresu lub tabeli, co umożliwia szybki i intuicyjny przegląd pomiarów. Istnieje również możliwość eksportu danych na kartę SD w formacie .csv.

Rejestrator wyposażony jest w moduł Wi-Fi, który umożliwia połączenie z siecią bezprzewodową oraz automatyczne przesyłanie danych do chmury. Dzięki temu użytkownik może w dowolnym momencie przeglądać bieżące oraz archiwalne dane za pomocą aplikacji mobilnej NtroMonit, dostępnej na telefon.

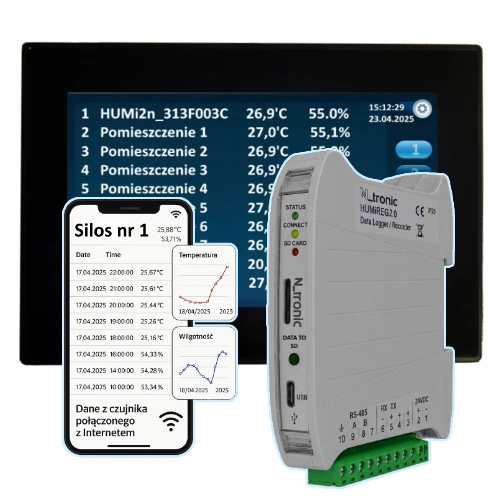

Hermetyczna obudowa w klasie szczelności IP65 pozwala na stosowanie urządzenia w środowisku przemysłowym, a do lokalnej obsługi i komunikacji służy wbudowany, 5-calowy ekran dotykowy. Rejestrator sprawdzi się doskonale w monitoringu i rejestracji obiektów, w których kluczowe jest utrzymanie ściśle określonych parametrów wilgotności i temperatury – m.in. w lodówkach, zamrażarkach, podczas profilowania temperatury pieców, czy też w kontroli warunków środowiskowych.

Wbudowana pamięć oraz prezentacja danych w postaci wykresów umożliwiają błyskawiczną diagnozę i weryfikację wartości pomiarów w czasie rzeczywistym.

Obsługiwane urządzenia

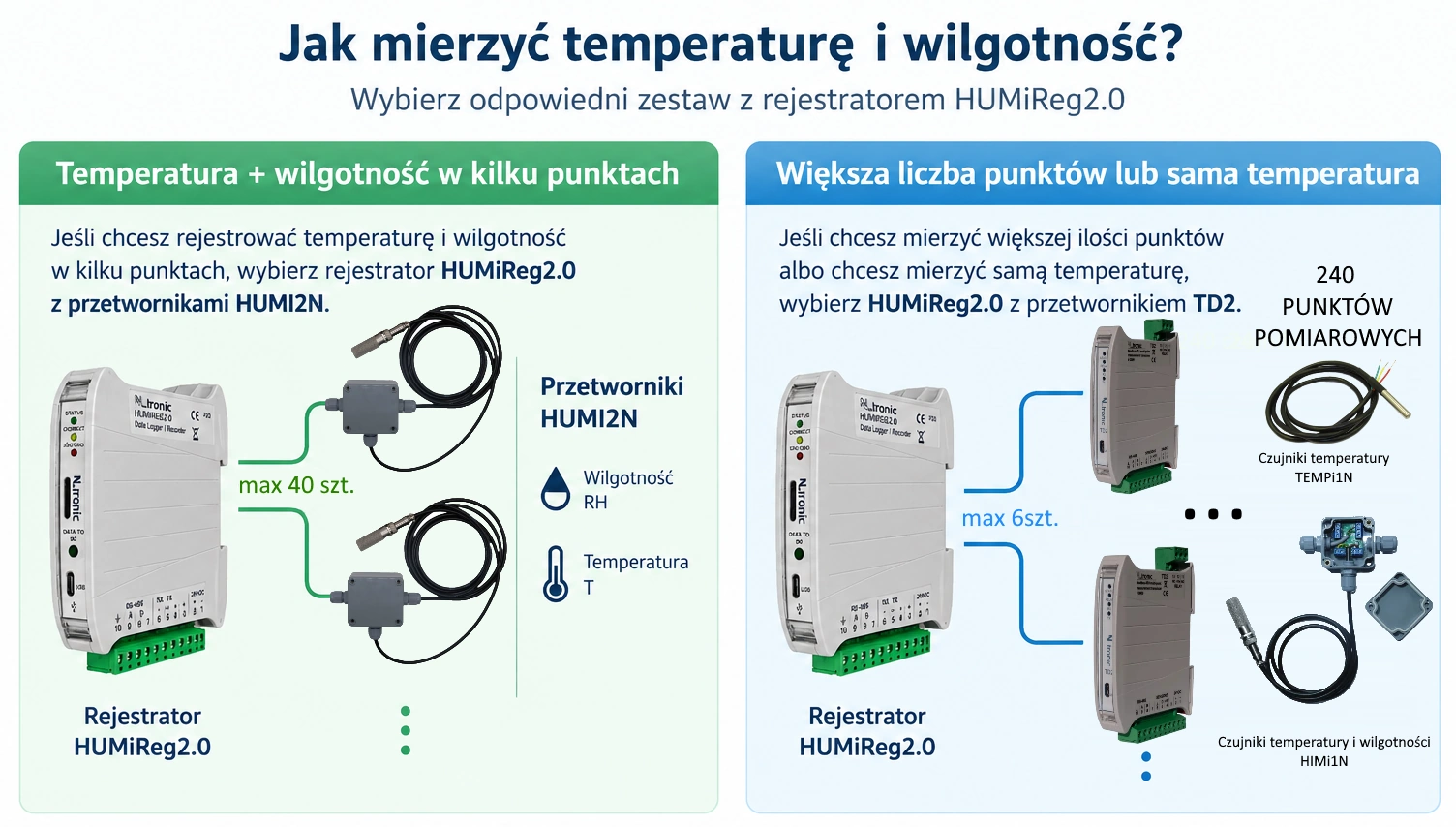

Rejestrator umożliwia zbieranie danych z urządzeń Ntronic, takich jak przetworniki wilgotności i temperatury HUMi2N oraz wielopunktowy przetwornik TD2. Dzięki dodatkowemu portowi RS-485 i obsłudze protokołu MODBUS RTU, pomiary mogą być odczytywane również przez zewnętrzne systemy nadrzędne, np. automatykę budynkową.

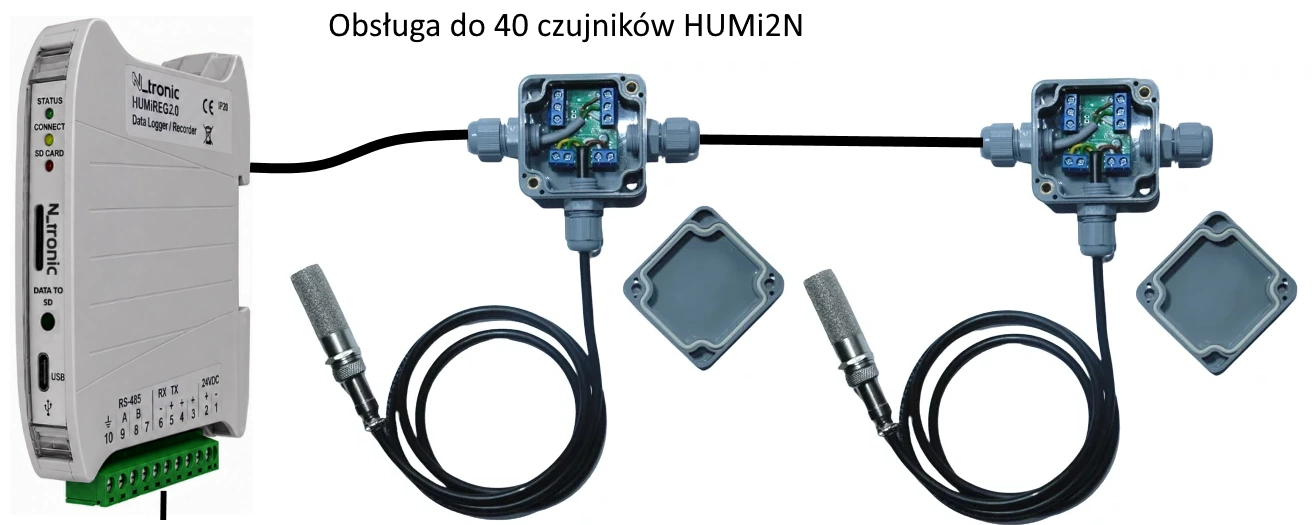

Odczyt z wielu przetworników wilgotności i temperatury HUMI2N

Jeśli zależy nam na odczycie i rejestracji wilgotności i temperatury z wielu miejsc pomiarowych. Idealnym rozwiązaniem będzie podłączenie do niego wielu przetworników HUMi2N. Przetworniki łączymy równolegle we wspólną sieć. Rejestrator na podstawie adresu nadanemu każdemu z przetworników odczytuje pomiary oddzielnie z każdego przetwornika.

Komunikacja jest realizowana poprzez wbudowany port RS-485 oraz protokół Modbus RTU. Pozwala to na rozmieszczenie punktów pomiarowych w dużej odległości od rejestratora, co umożliwia prezentację danych w wygodnym miejscu oddalonym od miejsca pomiaru.

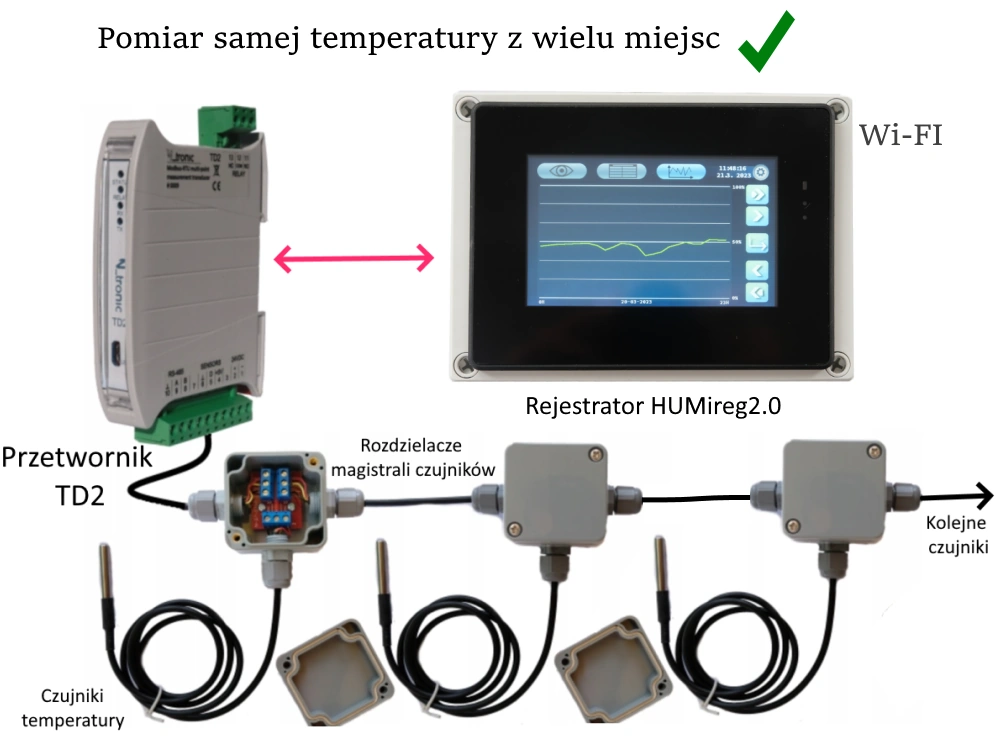

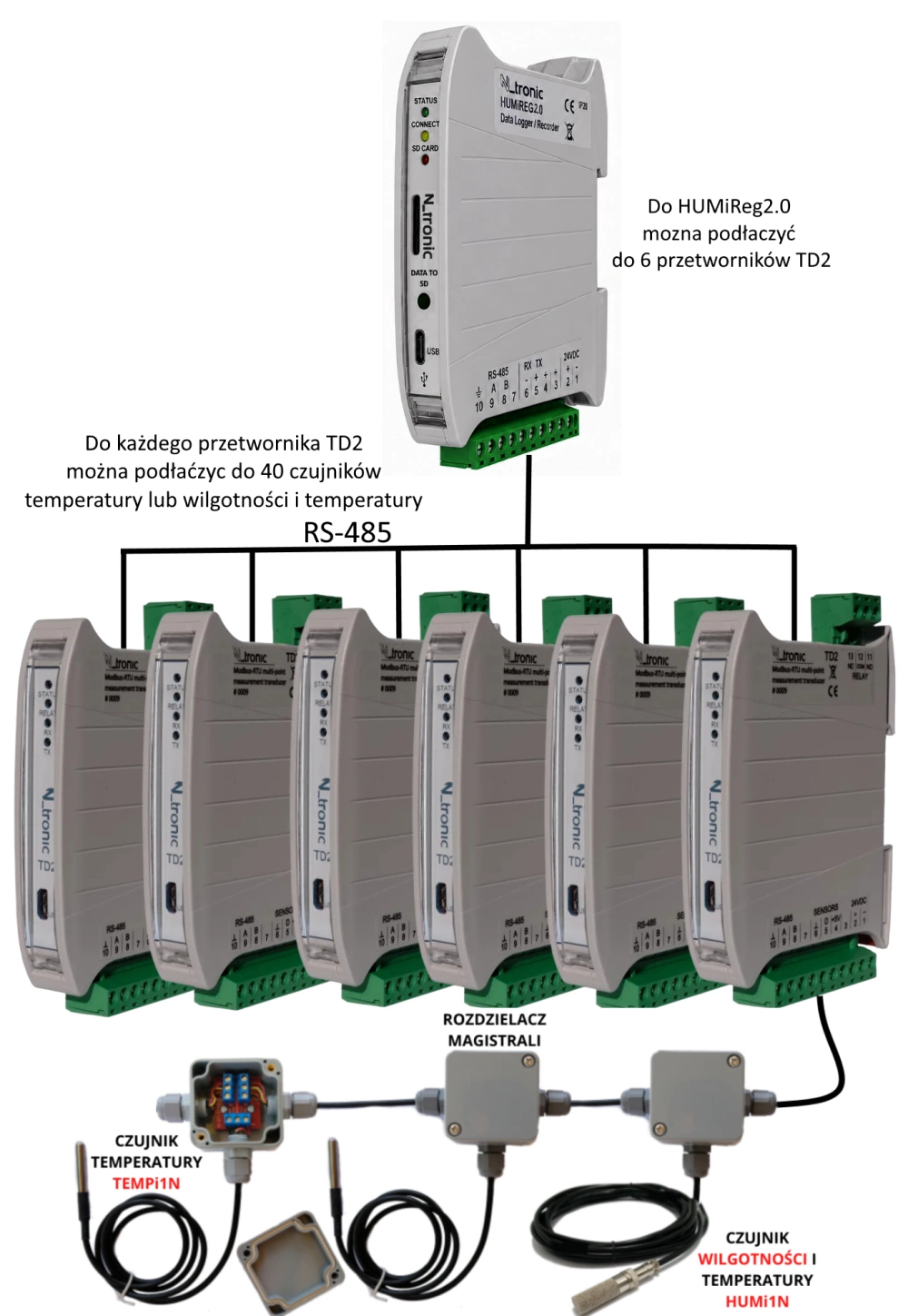

Odczyt z przetwornika TD2

Jeśli chcemy rejestrować samą temperaturę z wielu punktów pomiarowych wygodnie będzie podłączyć rejestrator do przetwornika TD2. Umożliwia on odczyt z 40 czujników połączonych w trójżyłowej sieci OneWire.

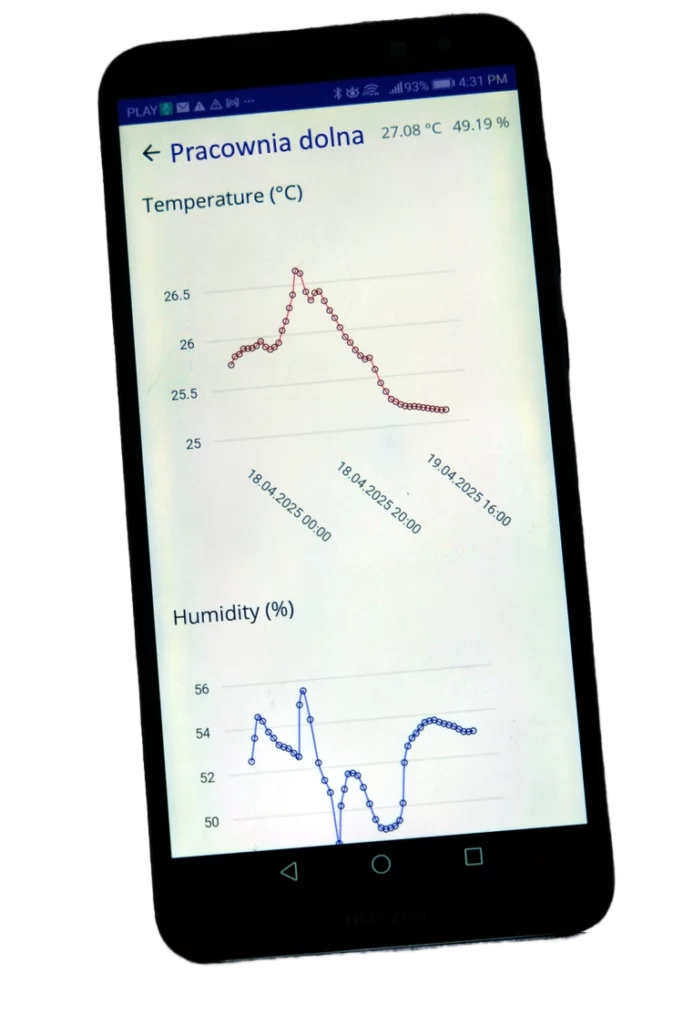

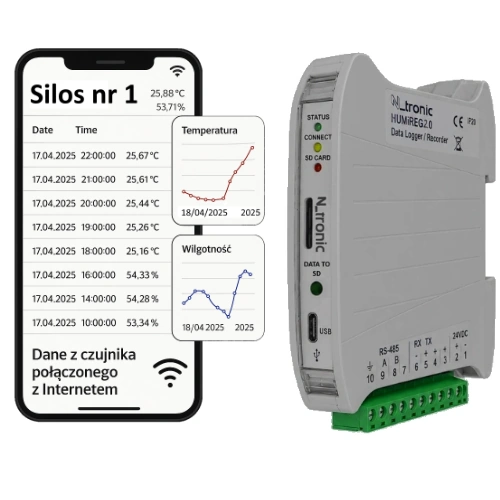

Odczyt wilgotności na smartfonie – zdalny dostęp do danych z rejestratora

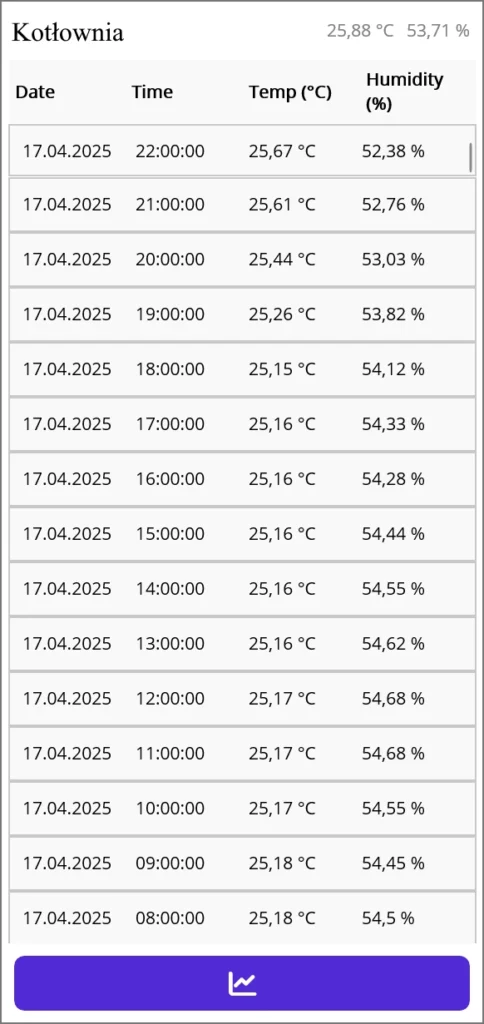

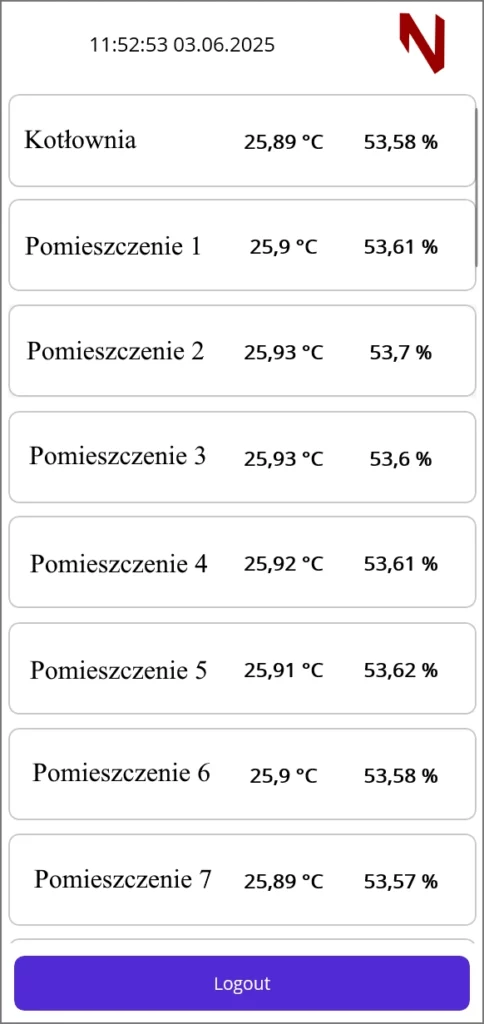

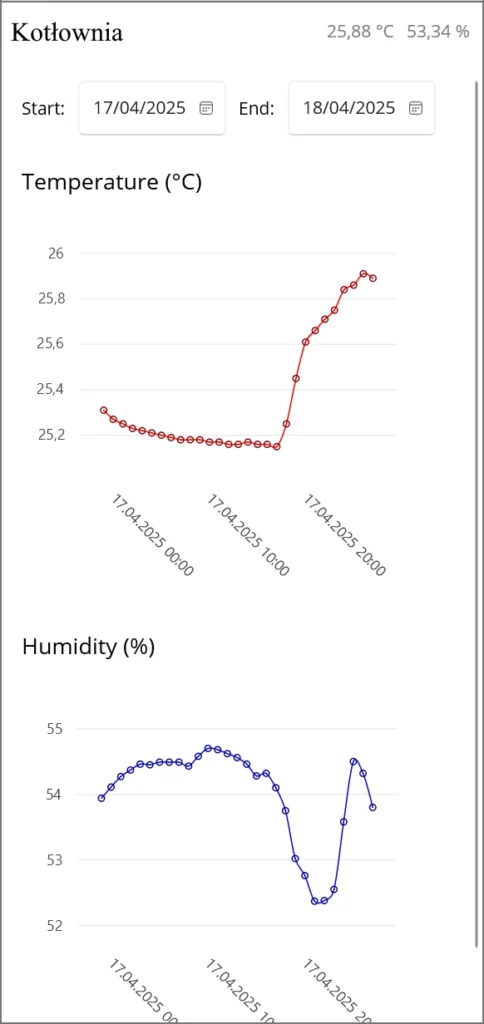

Rejestrator wilgotności i temperatury HUMi1REG2.0 współpracuje z dedykowaną aplikacją mobilną NtroMonit, umożliwiając odczyt wilgotności na smartfonie w czasie rzeczywistym. Dzięki komunikacji z chmurą użytkownik zyskuje dostęp do aktualnych pomiarów z dowolnego miejsca na świecie – bez potrzeby fizycznego kontaktu z urządzeniem. Aplikacja zapewnia również podgląd danych historycznych zapisanych w pamięci rejestratora, prezentowanych w formie tabeli lub wykresu. To rozwiązanie idealnie sprawdza się w obiektach, gdzie kluczowe jest bieżące monitorowanie warunków środowiskowych, takich jak chłodnie, magazyny, hale produkcyjne czy laboratoria.

Obsługa menu

Menu rejestratora wilgotności jest bardzo intuicyjne. Składa się z trzech ekranów prezentacji danych oraz menu ustawień. Przełączanie ekranów wykonujemy, klikając przyciski umieszczone w górnej części ekranu.

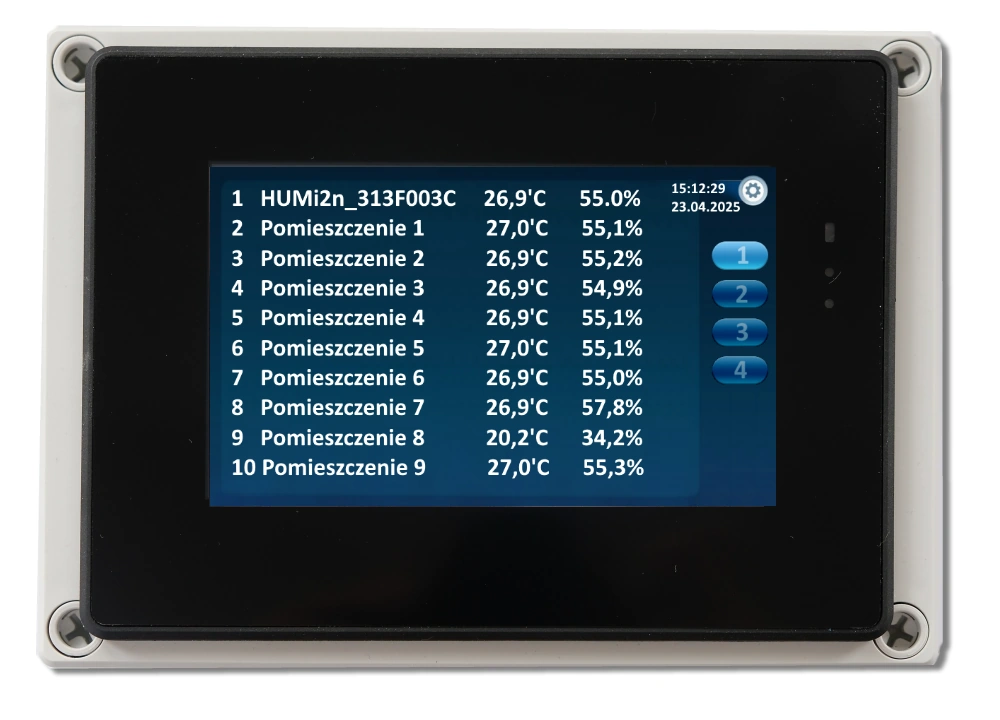

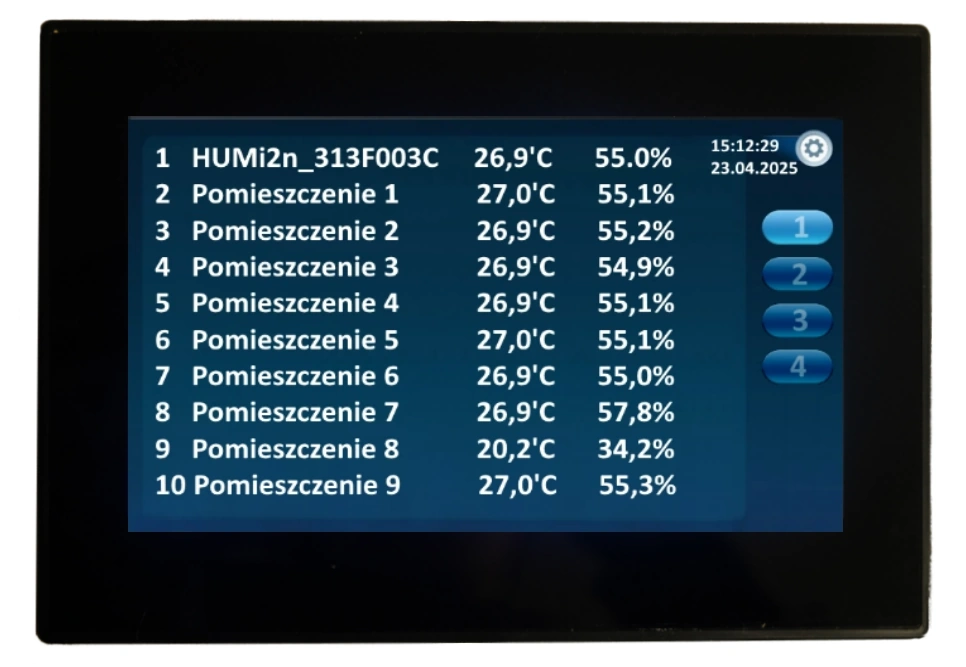

Ekran odczytu aktualnych pomiarów

Jest to ekran startowy. Na tym ekranie widzimy aktualne odczyty chwilowej wartości wilgotności i temperatury odczytane z podłączonych urządzeń. Możemy wyświetlić pomiary wilgotności i temperatury z 40 czujników.

Ekran wartości historycznych w formie tabeli

Po kliknięciu wybranego czujnika na ekranie startowym widzimy zapisane średnie wartości z każdej godziny pracy. Przeglądanie kolejnych danych możemy wykonywać przez menu po prawej. Wejście w ekran wykonujemy przez przycisk tabeli powyżej ekranu.

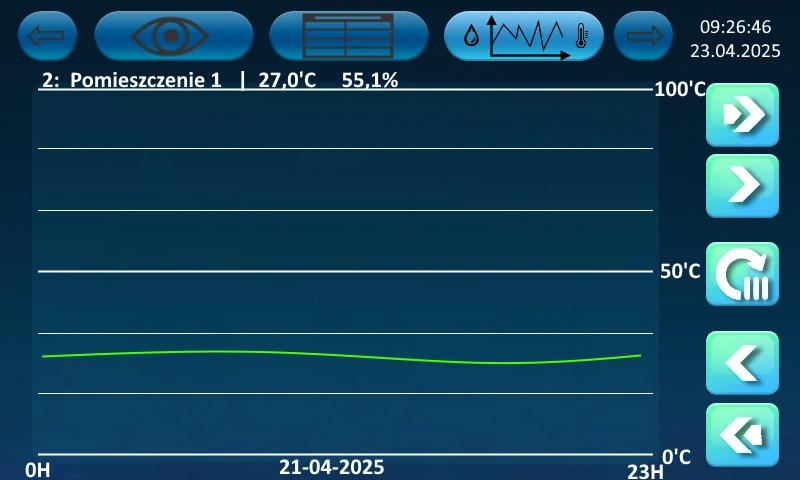

Ekran zarejestrowanych danych w formie wykresu

Zarejestrowane dane wilgotności i temperatury możemy przeglądać w postaci wykresu dobowego. Wejście w ekran wykresu oraz przełączenie między odczytem wilgotności i temperatury wykonujemy przyciskiem wykresy po prawej u góry. Przyciski po prawej umożliwiają przewijanie wykresu do kolejnych dni. Kolejne kliknięcia na przycisk wykresu przełącza między wyświetlanie temperatury i wilgotności.

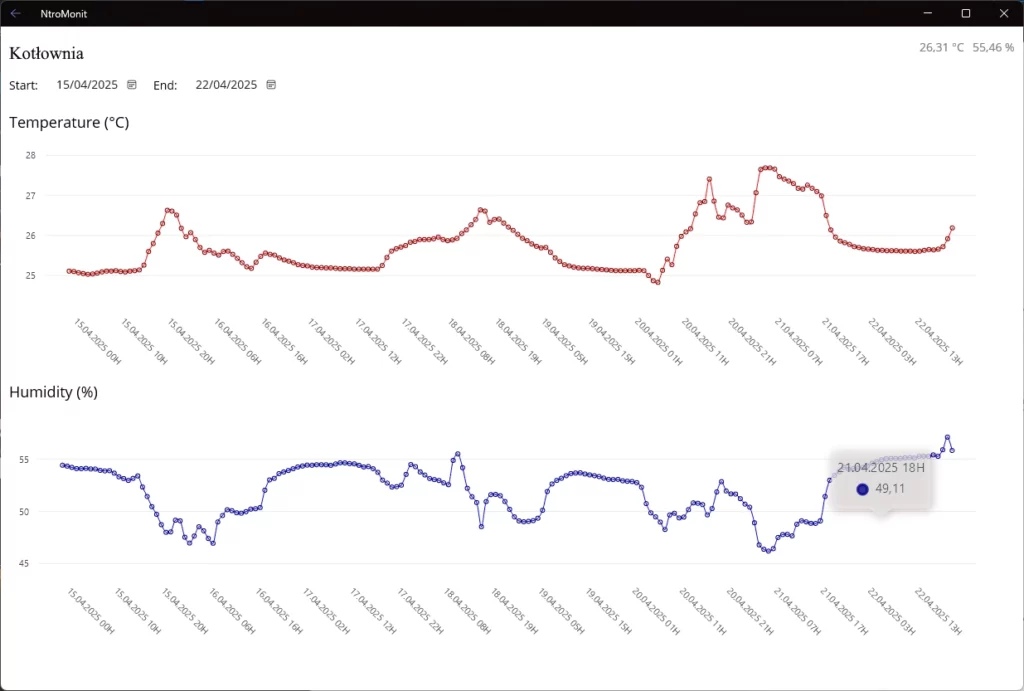

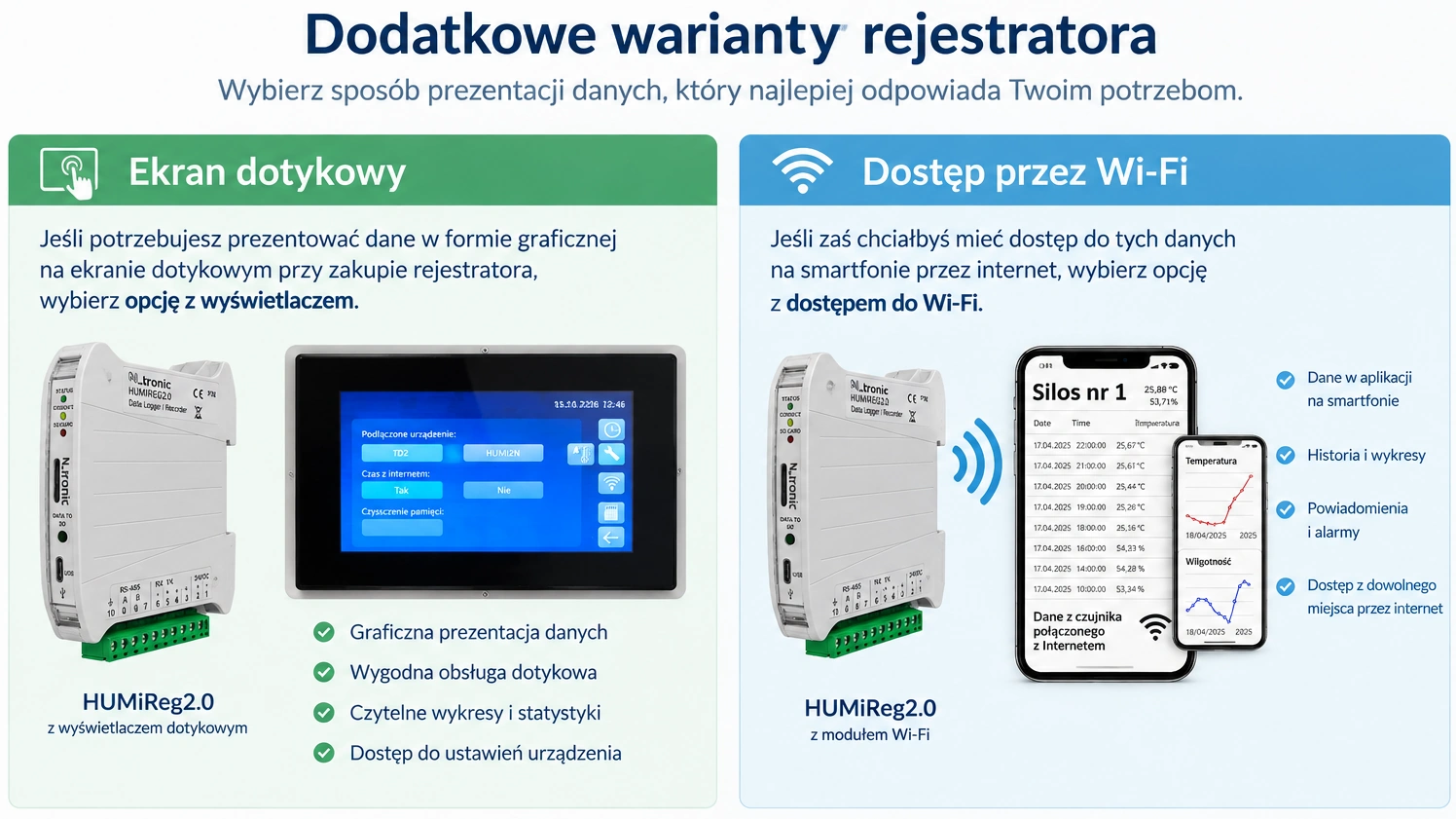

Odczyt danych w aplikacji na Smartfon albo na Windowsie

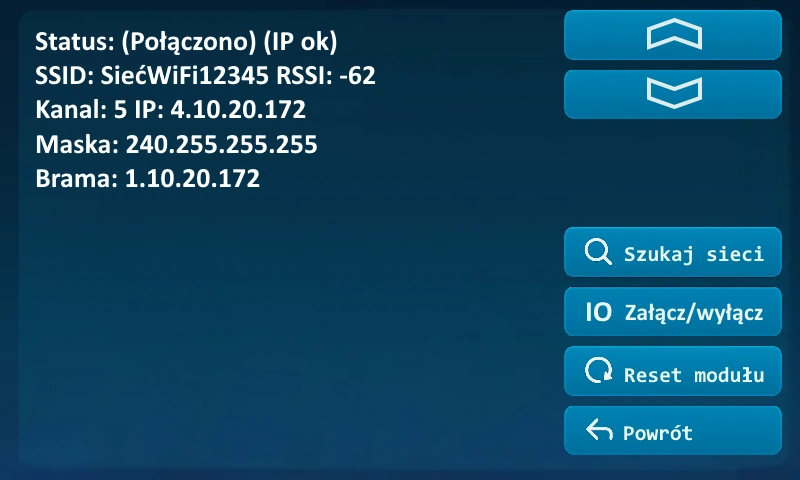

Dzięki wbudowanemu modułowi Wi-Fi dane z rejestratora można przeglądać na smartfonie lub komputerze z dostępem do internetu. Rejestrator wilgotności i temperatury marki Ntronic umożliwia przesyłanie bieżących odczytów oraz danych historycznych do chmury, co pozwala na zdalny dostęp z dowolnego miejsca na świecie. Wystarczy jednorazowo wprowadzić dane swojej sieci Wi-Fi.

Dla każdego użytkownika tworzone jest indywidualne konto, do którego dostęp ma wyłącznie osoba posiadająca dane logowania.

Alarmy

Jak wspomniano wcześniej, przetwornik posiada wyjście przekaźnikowe, za pomocą którego użytkownik może być informowany o przekroczeniu zadanych progów wilgotności i temperatury, albo problemach związanych z odczytem danych z czujników.

Alarmy ustawiam w menu widocznym po kliknięciu koło zębate w prawym górnym rogu ekranu.

Aktywny alarm jest sygnalizowany akustycznie. Przycisk ACK wyłącza dźwięk, natomiast przycisk OK kasuje alarm. Jeśli po minucie od skasowania przyczyna alarmu nie zniknie, alarm włączy się ponownie.
